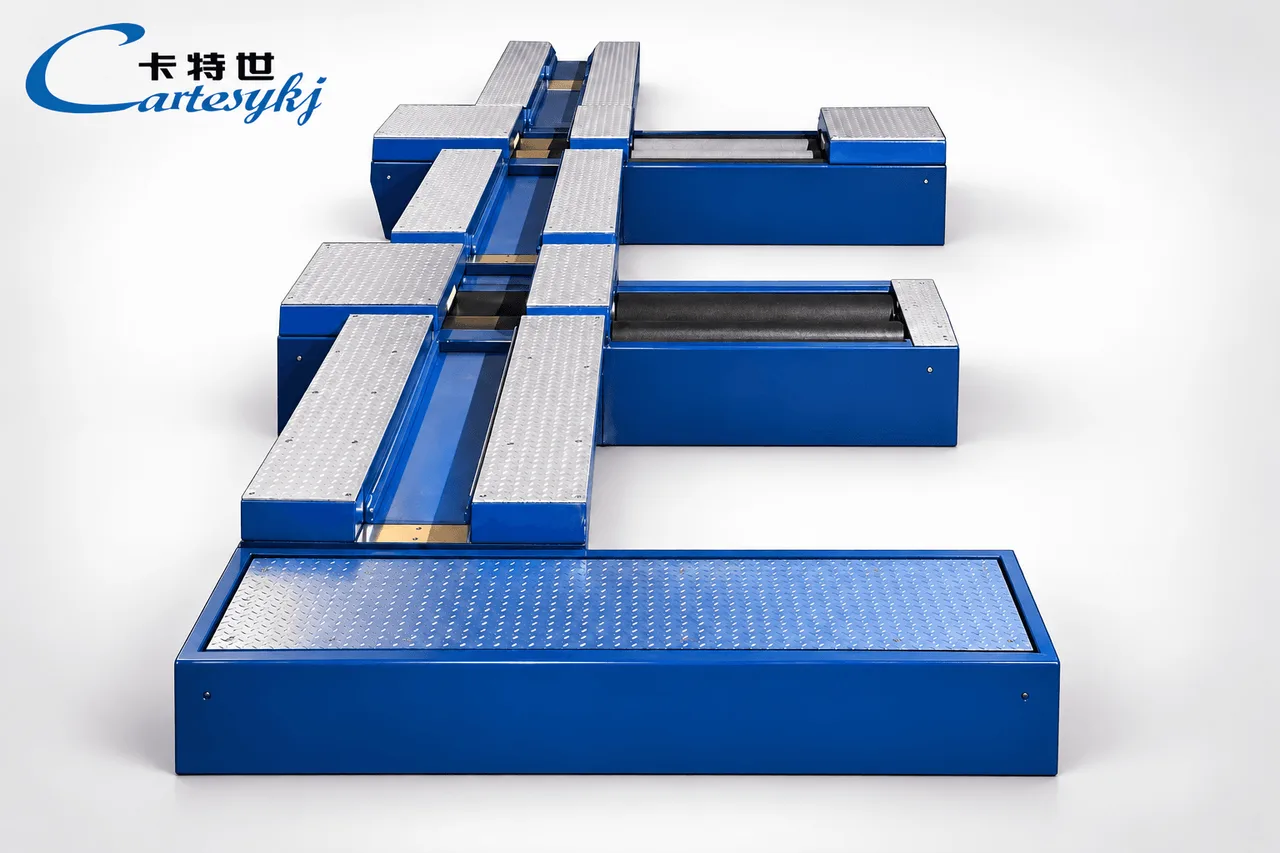

两轮摩托车（电动车）检测台 | CTJZMT-300B

在没有经过验证的机械仪器的情况下操作车辆检测车道，会使检测中心面临缺陷分类不准确和运作瓶颈的风险。摩托车检测仪作为一个集成的多功能测试平台，旨在在受控的机械条件下评估两轮摩托车和电动摩托车。通过将关键安全指标——例如制动力、车轴荷、速度表校验以及前后轮跟踪——整合到一个集中平台中，检测站能够简化法定安全审查，同时最大限度地缩短检测周期时间。

本技术指南详细介绍了卡特世 CTJZMT-300B平台的机械配置、操作流程和经过验证的工程规格。读者将了解模块特定的公差、安装要求以及构建集成摩托车安全检测线所需的基准选择标准。

已验证设备定义及材料/应用范围

卡特世 生产的 CTJZMT-300B 摩托车检测仪是一款集成多功能测试平台，专为两轮摩托车检测设备应用而设计。该系统可评估内燃机车型和电动摩托车，将多个机械测试模块组合成一个统一的落地结构。它为车辆检测站、摩托车安全技术检测中心、市政合规车道以及商业维修车间提供自动化和半自动化评估能力。

CTJZMT-300B 的物理占地尺寸为 3540 × 1130 × 280 毫米，可适应轴距在 900 毫米至 2800 毫米之间的车辆。其结构底盘支持最高 300 公斤的额定轴荷，使其兼容助动车、普通公路摩托车、踏板车和轻型电动两轮车。该平台通过集成的机械子系统执行检查循环，无需为每辆车设置独立的独立诊断装置。

核心测试模块

集成布局包含四个主要测试模块，用于验证关键的车辆传动装置和电气读数：

• 摩托车制动力测试仪：采用双滚轮总成（2 × Ø180 × 300 毫米），滚轮中心距为 275 毫米。由 1.5 千瓦电机驱动，可测量 0–2000 牛顿范围内的减速力，指示误差不超过 ±3%。滚轮表面在干燥条件下保持 >0.85 的附着系数，在潮湿条件下保持 0.6，以防止在紧急制动时轮胎打滑。
• 摩托车速度表测试仪：配置双滚轮（2 × Ø176.6 × 300 毫米），中心距离为 275 毫米，由 2.2 kW 驱动电机供电。该模块测量驱动轮转速可达 120 公里/小时，指示误差在 ±2% 内。气动升降装置在行驶和取出周期之间升降车辆。
• 摩托车轴载/车轮重量测试仪：集成在平台底座中，用于测量静态轴质量，范围在0至300公斤之间。系统重复误差在±2%以内，整体系统精度等级为±2%满量程(FS)。
• 可选车轮定位测试仪：测量几何定位和前后车轮中心线偏差，测量范围为±15毫米。该子系统使用自动气动定位夹具，可固定宽度为50至230毫米的轮辋/轮胎，实现±0.2毫米的指示误差。

操作范围与扩展集成

除了车辆检验站和维修设施之外，该平台还服务于摩托车测试设备制造商的设施和研究实验室。对于生产线终检审核，系统可以支持制造商特定的测试周期，如最高速度验证、加速性能、超车加速测试和最大扭矩评估。

当与可选的外部检测仪器结合使用时，CTJZMT-300B 形成了一条完整的两轮摩托车安全检测线。该平台可直接与数字头灯测试仪、排气分析仪/排放测试仪、声级计以及悬挂式 LED 信号显示板集成，用于自动提示操作员。

买方价值与采购考虑因素（基于提供的事实支持）

采购专业检测硬件需要在占地面积、安装土建工程和测量吞吐量之间取得平衡。CTJZMT-300B解决了车辆测试设施中常见的关键操作挑战：

• 土建工程消除：传统的检测设备通常需要深坑和基础锚栓。CTJZMT-300B采用高强度弯曲焊接结构设计，无需安装锚栓。这大幅减少了设施调试停机时间，并避免了复杂的土建改造。
• 空间优化：在仅 280 毫米的底盘高度内安装摩托车制动测试仪、摩托车车速表检测台、摩托车轴载测试仪和摩托车轮胎定位测试仪，可实现紧凑的工位布局，从而节约操作占地面积。
• 模块化配置：平台结构允许测试站根据地区法规要求选择基础测试模块，或包括可选的校准和扩展车道配件。
• 产能和操作员安全：自动气动夹紧和气动提升系统在测试过程中牢固地固定摩托车，消除了人工固定的危险，同时加快了每辆车的处理时间。
• 远程操作：无线遥控系统允许技术人员直接从车辆座位触发速度测试点并推进检查步骤，从而保持测试过程的连续性。

已验证的技术趋势与分类

CTJZMT-300B 在摩托车速度表测试过程中使用变频控制来调节滚筒速度。集成系统支持制动力测试、车轴荷测量、速度表检查以及可选的车轮偏差测试。CTJZMT-300B 通过多项机械和电子工程实现体现了这一转变：

• 滚筒的动态平衡：在测速仪评估过程中，如果未正确进行配重，高速滚筒旋转会产生谐波振动。CTJZMT-300B 在其 Ø176.6 mm 和 Ø180 mm 的滚筒组上采用精密动态平衡技术，确保滚筒在最高 120 km/h 速度下稳定旋转，并延长轴承的使用寿命。
• 表面附着工程：测试制动效率需要滚轮与橡胶之间保持一致的摩擦力。该平台采用专门的滚轮表面处理，以保持高摩擦系数（干燥时>0.85，湿润时0.6），防止抱死打滑和错误的制动力读数。
• 自动气动居中：手动车轮定位测量会引入技术人员偏差。使用专用的气动居中夹具，通过标准 0.5–0.8 MPa 车间气源操作，该系统物理锁定车轮毂沿真实轴线，以测量中心线偏差，精度可达 ±0.2 毫米。
• 电动传动系统适应性：电动两轮车呈现出与内燃机车型不同的即时扭矩输出曲线。可变频控制、高效机械减速器和高精度传感器的结合确保了在不同传动平台上的平稳接合。

记录的材料、质量控制、认证和组件

结构刚性和传动系统精度构成了卡特世 CTJZMT-300B测试台的核心。每台设备均采用重型结构钢板制造，经过精密弯曲和焊接工艺，以抵抗在持续轴载下的机械挠曲。

关键机械和电气组件

• 驱动组件：高效机械减速器配合重型工业电动机（制动测试为1.5 kW，速度表测试为2.2 kW），提供稳定的滚轮驱动扭矩。
• 感测阵列：高精度称重传感器和力传感器可捕捉高达2000牛顿的动态制动力和高达300千克的静态车轮质量。
• 轴承座：重型工业轴承支撑动态平衡滚子组件，减少旋转附加阻力。
• 气动执行器：当连接到额定为0.5至0.8 MPa的标准洁净压缩空气管线时，集成的气缸能够提供可靠的车辆提升和夹紧力。
• 控制处理：一个集中式电子控制单元处理来自速度、重量和力传感器的数字信号，将实时操作数据传输到无线遥控器和外部外围显示器。

参考标准和技术基线

CTJZMT-300B 的设计、校准指标和安全阈值参考了中国国家标准 GB/T 13563（滚轮式车辆制动试验台）和 GB 7258（机动车运行安全技术规范）。符合这些基准可确认制动指示误差保持在记录的 ±3% 范围内，车轮定位评估保持 ±0.2 毫米的精度。

实用采购与风险缓解指南

在为商业测试车道或技术检验中心采购摩托车测试仪时，采购团队必须根据设施的物理限制和目标车辆群体评估平台参数。在采购规划过程中，请考虑以下验证步骤：

• 轴距和尺寸兼容性：确保您的检测线能够容纳整个目标车队。CTJZMT-300B 支持轴距范围从 900 毫米到 2800 毫米。轴距超出此范围的车辆无法在滚筒组件之间准确定位。
• 设施用电需求：核实现场双驱动电机（1.5 kW 和 2.2 kW）的电力供应，并确认安装底座旁是否有能够持续提供 0.5–0.8 MPa 清洁气动压力的空气压缩机。
• 表面平整度与安装：尽管该装置不需要地面锚栓，但底层混凝土板必须平整且结构良好，以防止底盘扭曲并保持±2% FS 负载传感器的精度。
• 车道集成范围：确定独立的制动、重量和速度测试是否足够，或者您的本地法规是否要求可选的车轮定位模块、前照灯检测仪、噪声计和尾气分析仪。

采购规格摘要

以下清单总结了卡特世 CTJZMT-300B的物理和操作边界，以协助招标编制和设备匹配：

• 车辆类型覆盖：两轮摩托车、踏板车、电动摩托车（电动两轮车）。
• 承重能力：最大轴负荷 300 公斤。
• 制动力阈值：0–2000 牛顿测量范围。
• 速度指示能力：可进行最高 120 公里/小时的驱动滚轮测试。
• 空气供应依赖：提升和夹紧机构需要专用的0.5–0.8兆帕气动管线。

常见问题

CTJZMT-300B 摩托车检测仪可以检测哪些类型的车辆？

CTJZMT-300B 设计用于两轮摩托车和电动摩托车。它适用于轴距在 900 毫米至 2800 毫米之间、最大轴载不超过 300 公斤的车辆。

摩托车测试仪是否需要地面开挖或锚固螺栓？

不。CTJZMT-300B采用高强度弯曲焊接结构框架制造，设计为无需锚栓即可运行。其280毫米的低矮高度使得无需特殊基坑挖掘即可方便地进行地面安装。

集成制动测试仪测量哪些具体参数？

制动测试模块测量动态车轮制动力，范围为0到2000牛顿，保持指示误差在±3%以内。其双滚轮在干燥条件下提供超过0.85的摩擦系数，在湿润测试条件下提供0.6的摩擦系数。

测试台能否集成到自动化安全检查线上？

是的，CTJZMT-300B的模块化设计允许与外围测试设备集成，包括头灯测试仪、废气分析仪、声级计和悬挂式LED信号显示屏，形成完整的摩托车检测线。

结论

选择可靠的车辆检测基础设施对于运营高效、准确的检测设施至关重要。卡特世 CTJZMT-300B 摩托车测试仪提供了一个多功能测试平台，将制动、速度表、车轴荷以及可选的校准测试模块集成到无锚钢结构中。对于全面的系统布局、详细的尺寸图纸或定制的车道集成咨询，请联系 卡特世 工程团队审查技术项目规格。
