面向科研与特种车辆管理单位的大轴载车辆检测解决方案

检测挑战

科研与特种车辆管理单位的检测任务在对象、场地和数据管理上不同于商业检测站，典型困难包括：

• 车辆轴载与尺寸超出通用设备范围。 特种车辆单轴载荷可达10吨级，轮距分布范围宽，面向普通乘用车辆的检测台在量程、台面尺寸和结构强度上无法覆盖，强行使用会带来安全和精度风险。
• 非标结构车辆缺少适配手段。 四驱车辆、防爆无轨胶轮车等车型的驱动形式和底盘结构差异大，常规两驱检测台无法直接完成制动检测，需要专门的台面组合或辅助滚筒装置。
• 出场检查节拍紧，人工环节易出错。 车辆场站的出场安全检查要求单车快速通过，人工读数、记录和判定容易引入错漏，且事后难以追溯核查。
• 数据需进入内部管理系统，且有保密要求。 科研与装备管理单位通常要求检测数据接入自有信息系统，并按内部保密管理规定部署和运行，通用商业软件的对接方式与部署模式往往受限。

解决方案概述

本方案面向10吨级轴载车辆的安全与性能检测，检测项目覆盖轴重（轮重）、制动力与驻车制动、侧滑量及悬架性能。系统按四层组织：检测执行层由平板式制动检验台、侧滑检验台或滚筒式制动检验台、轮重测试台构成；采集与控制层由传感器、模块化采控单元和工位控制计算机组成；业务软件层负责车辆登录、检测控制、自动判定、报告与档案管理；集成接口层通过以太网按客户信息系统的通信协议交换数据。

检测项目与设备的对应关系如下：

• 侧滑量：单板侧滑检验台；
• 轴重（轮重）：平板式检验台或加强双台面轮重测试台；
• 行车制动与驻车制动：平板式制动检验台或滚筒反力式制动检验台；
• 悬架性能：平板式检验台在动态检测中同步完成。

检测数据从传感器经采控单元进入工位机，实时处理后存入本地数据库，并按项目要求上传至客户服务器。设备采用地埋固定式安装，可布置在车辆场站出入口或检测车间；卡特世承担方案设计、制造、安装调试、标定、培训与后续维护。

该类方案已在某能源企业矿区特种运输车辆制动检测、某特种车辆管理单位车辆出场安全检查等场景中实施，台体量程、通信协议和现场引导方式均按项目要求配置。

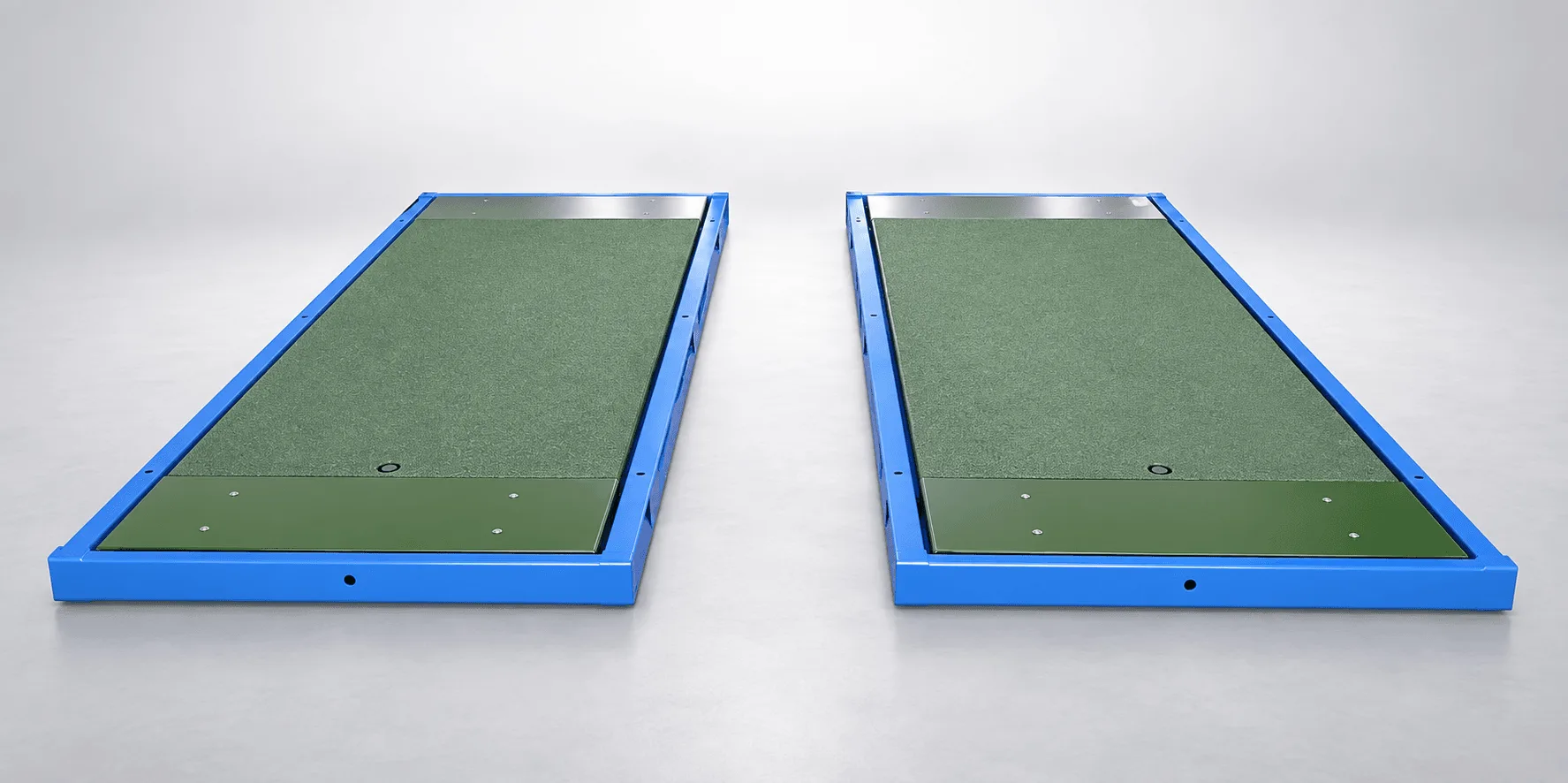

10吨级平板式安全检测系统

承担车辆出场安全检查中的制动、轴重与悬架检测。车辆以5～10 km/h的速度匀速驶上测试平板并紧急制动，系统在车辆运动过程中一次完成动态测定，单轴全部测试项目通常可在10秒内完成。

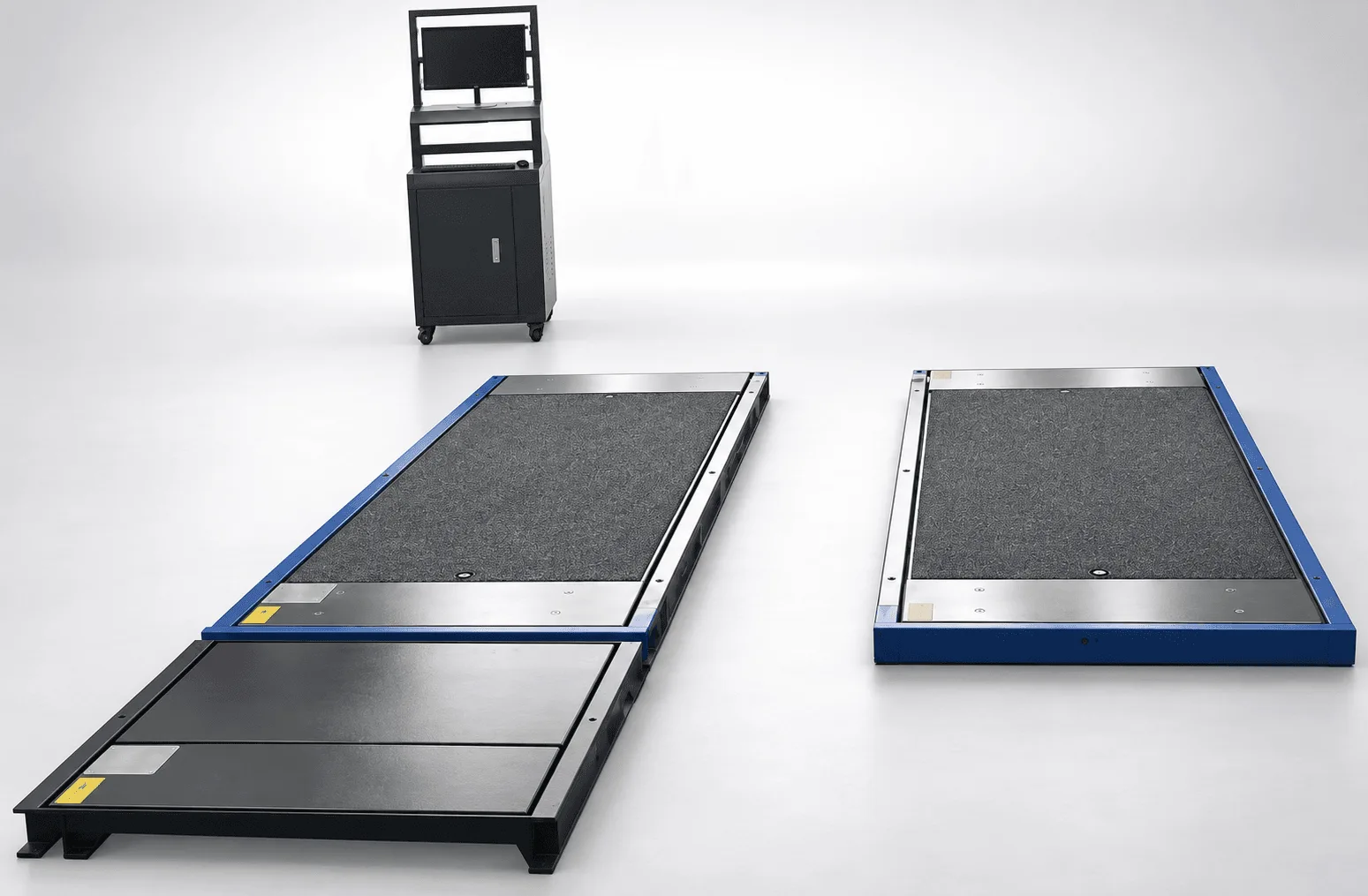

平板式检测基于低速动态原理：由轴荷与制动减速度求出制动力，理论上检测结果与测试车速无关，因此能够较真实地反映车辆在实际平坦道路上的制动表现。台体由测试平板、主体框架、传感器和数据采集系统组成，用电量小、日常维护工作量少；台体采用地埋安装，板面与地面平齐，车辆平驶通过即可完成检测，适合布置在场站出入口等车辆必经通道。

• 最大允许轴载质量10吨，最大轮制动力35 000 N，制动力示值误差不超过±3%，轴重示值误差不超过±2%；
• 制动板尺寸1 800×1 000 mm，台面可承受大轴载车辆反复通过；

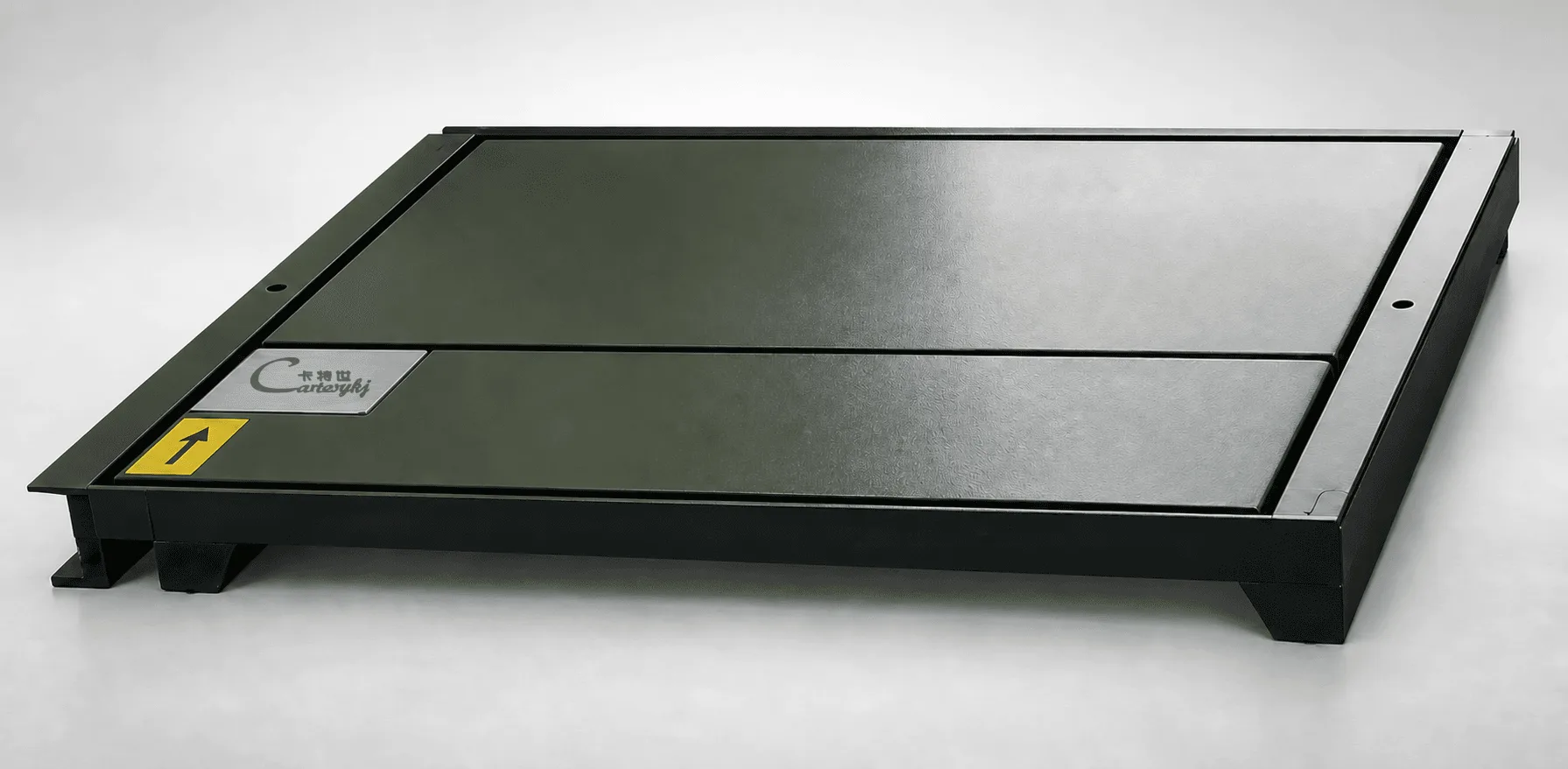

• 配套单板侧滑检验台，滑板支承于滚动导轨机构，由高精度位移传感器将滑板位移转换为电信号，测量范围-15.0～+15.0 m/km，示值误差不超过±0.1 m/km，用于转向轮侧滑量检测。

大轴载滚筒式制动检测系统（四驱适配）

承担防爆无轨胶轮车等四驱及特种结构车辆的轮重与制动检测，适用于矿区、能源企业等特种运输车辆集中管理的场景。滚筒反力式制动检验台以粘砂滚筒带动车轮旋转，实施制动时测取各轮制动力，并按轴重数据计算制动率、不平衡率、整车制动率和驻车制动率。

• 加强双台面轮重测试台配置8只传感器，最大可测量单轴10吨车辆，示值误差不超过±2%，被检车辆轮距适应范围800～2 800 mm；
• 制动检验台采用粘砂滚筒与双驱动电机，带第三滚筒用于监测车轮与滚筒间的滑移状态，并配气动举升装置辅助车辆进出，制动力示值误差不超过±3%，可分别输出左右轮最大制动力及过程差值、驻车制动力；
• 专用自由滚筒组带气动锁止装置，检测时支撑非测试轴并辅助车辆进出台架，使四驱车辆可在滚筒台架上分轴完成制动检测；
• 随系统提供制动力测试台标定工具，支持使用单位按周期自行开展计量核查。

检测时车辆逐轴上台，台架电机按设定转速带动车轮运转，驾驶员按引导实施行车制动与驻车制动，系统自动记录各轮制动力曲线并计算整车指标。滚筒表面线速度约2.5 km/h，属于低速台架检测，对驾驶员操作要求低。

测控、软件与数据管理

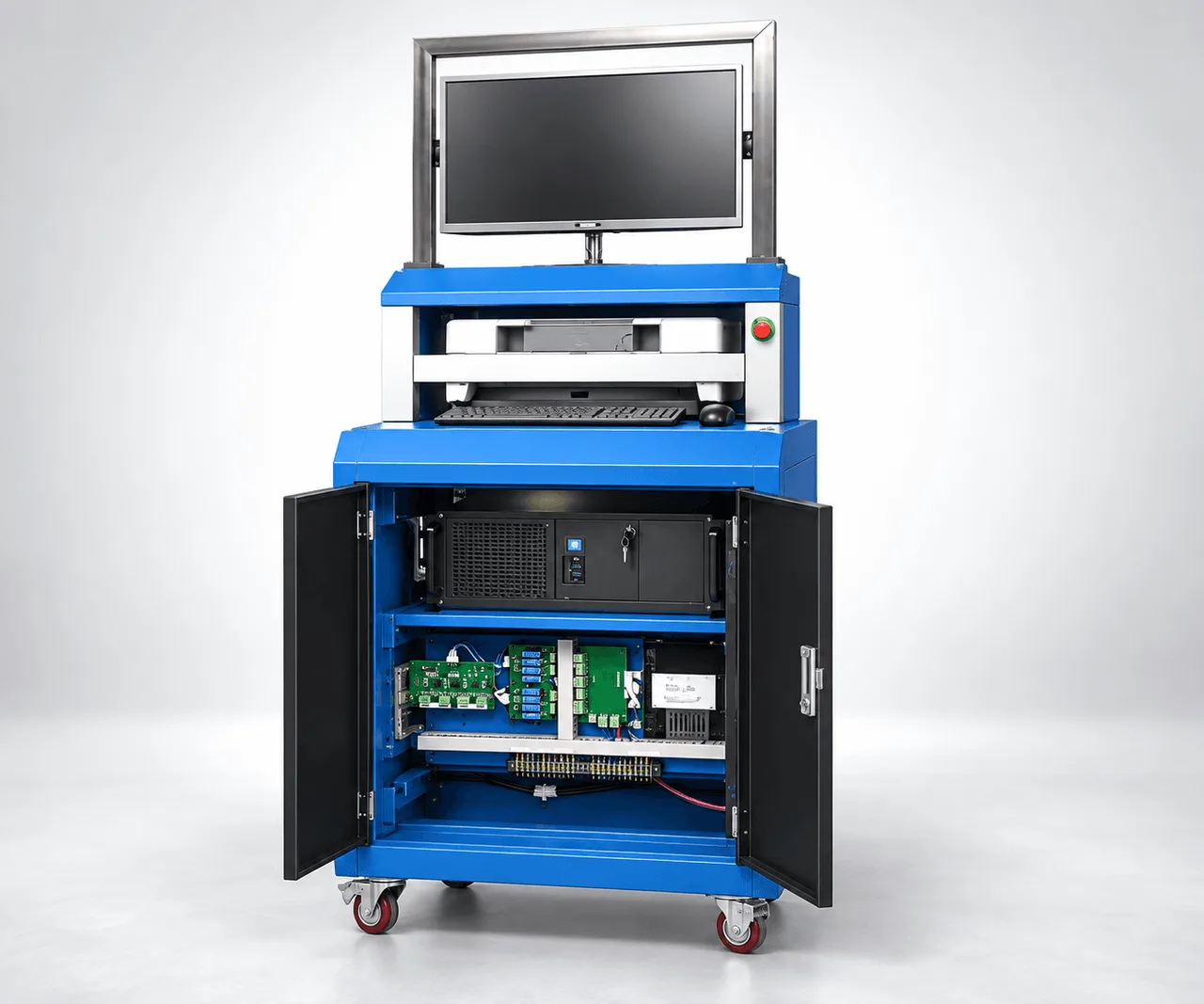

测控系统采用工位控制计算机加模块化采控单元的结构，工位机与上位机之间采用串行数字通讯，传输信号不随距离增加而降低测量精度，适应现场较强的电磁干扰环境。采控模块通过可插拔接口与计算机连接，发生异常时可整体快速更换，便于维护和后续功能扩展。

• 检测模式支持全自动、半自动和手动，适应不同熟练程度的操作人员；
• 车辆首次登记后建立档案数据库，复检时录入号牌与车类即可调出原始档案；支持车辆无序登录、实时选择上线检测；
• 判定规则开放配置，用户可自行设置和修改检测标准参数，以适应国家标准、行业标准或单位内部要求的变更；系统具备零点补偿、传感器故障自动报警等功能；

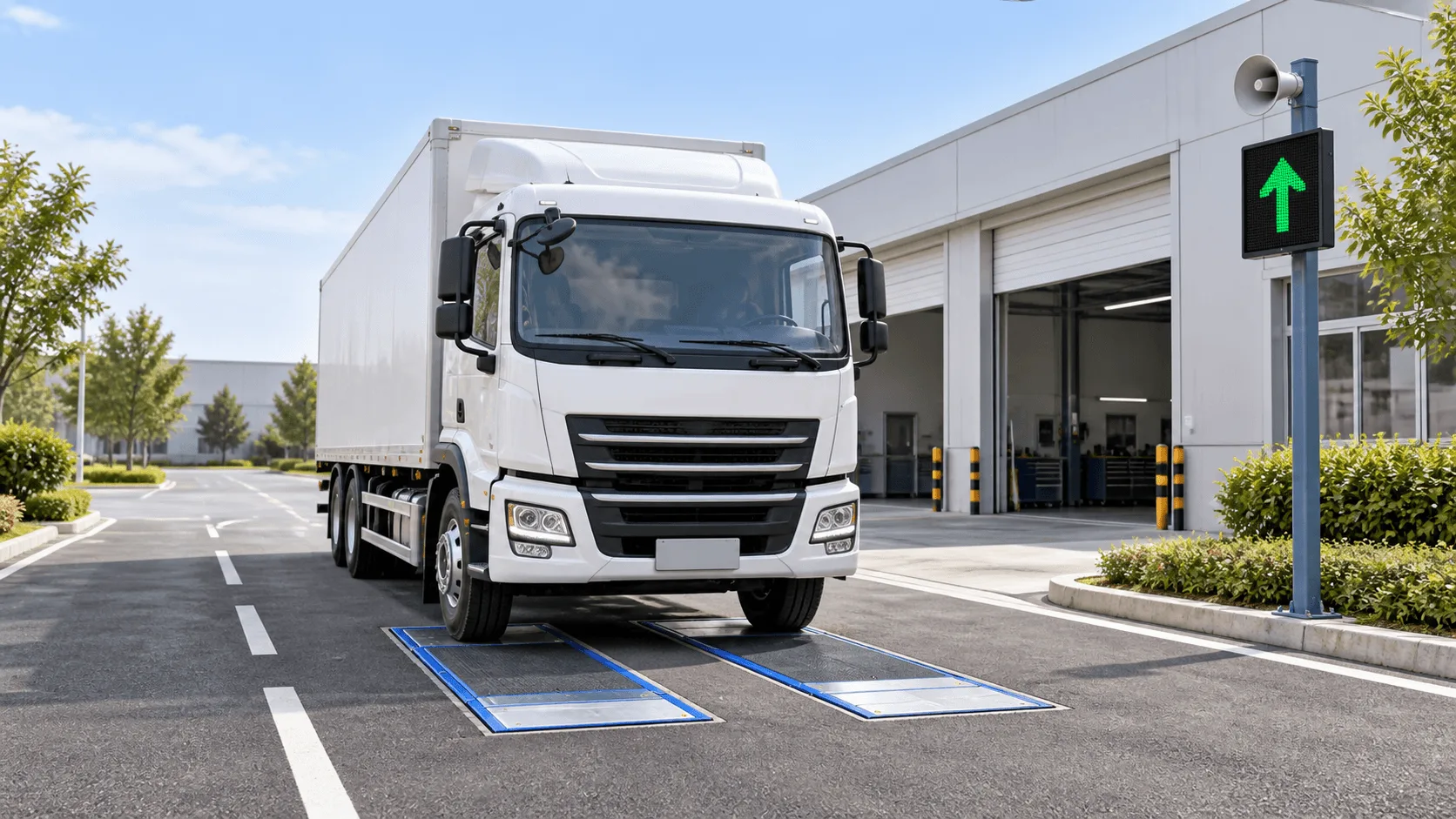

• 可依据项目要求配置语音播报功能，对操作步骤和检测结果进行现场语音提示，配合高亮度点阵显示屏引导驾驶员完成检测；可配置视频拍照系统留存检测过程影像；
• 检测结果可现场打印报告，软件具备统计管理与数据备份功能，支持检测档案的长期保存、查询与导出；

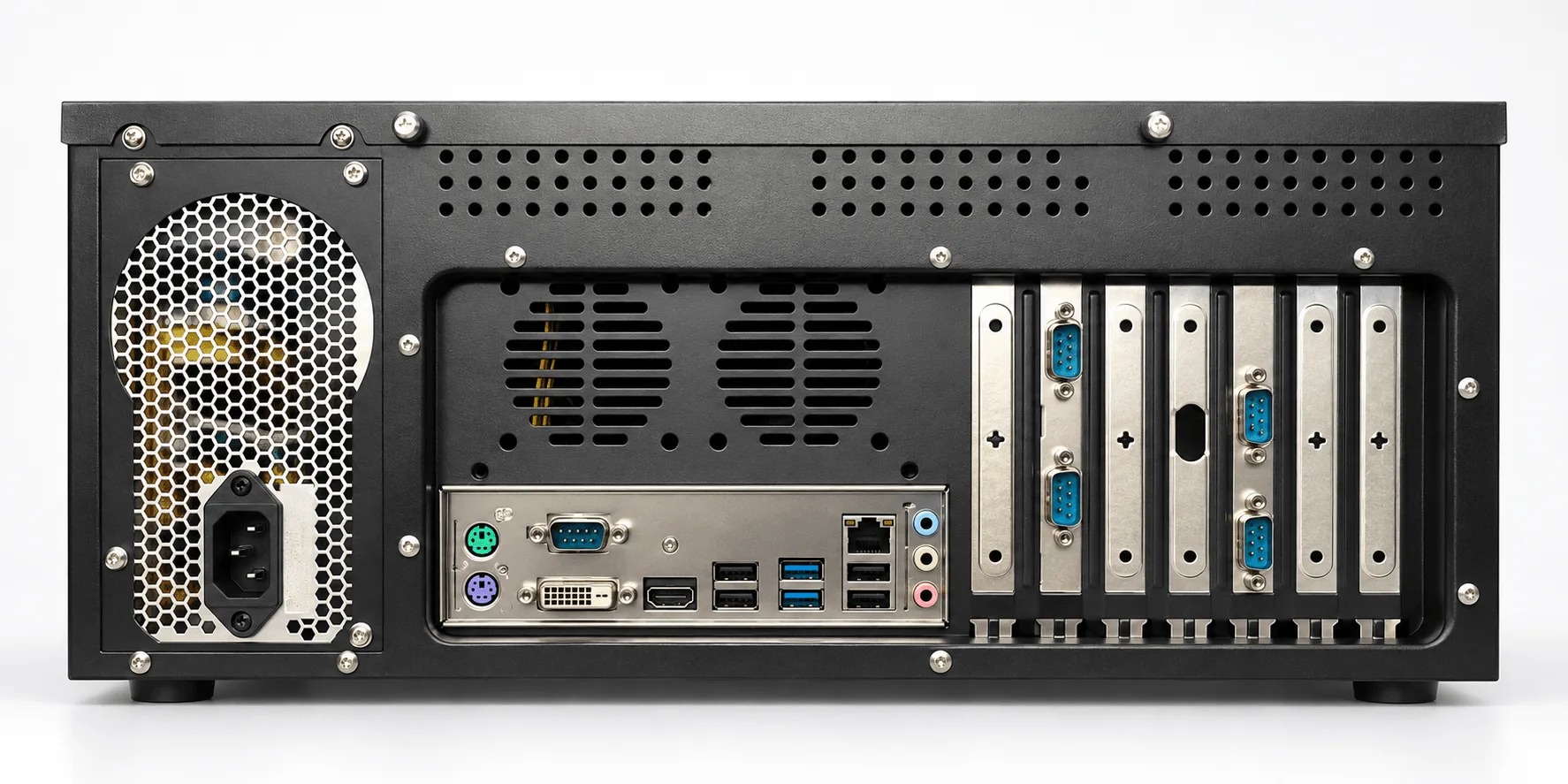

• 控制系统预留以太网接口，可按照客户车辆管理信息系统规定的通信协议进行数据交互；系统支持本地化独立部署，检测数据存储于客户内部服务器，实施过程可配合客户的保密管理要求执行。

非标工况定制能力

科研与特种车辆项目的工况差异较大，方案按项目要求进行定制，而非直接套用固定配置：

• 台体定制：依据车辆轴载、轮距、轴距和通过性参数确定台面尺寸、量程与结构强度；
• 功能定制：语音播报内容、显示引导方式、视频留证策略和报告格式可按单位管理流程配置；
• 协议定制：数据字段、传输方式与交互时序按客户信息系统的通信协议开发并联调；
• 部署定制：支持不与外部网络连接的本地化独立运行，资料交付与实施过程可配合保密管理规定执行；
• 标定与核查支持：随台体提供标定工具与标定方法培训，支持使用单位建立周期性的计量核查计划。

检测流程

以下以出场安全检查场景为例，说明车辆、操作人员与检测数据的流转；滚筒式检测线的工位顺序按项目配置调整。

1. 车辆登记：录入车辆信息，复检车辆直接从档案数据库调取原始记录；
2. 参数下发：系统按车型和检测项目向各工位下发检测参数与判定规则；
3. 工位检测：驾驶员在语音播报和显示屏引导下，依次完成侧滑、轴重、制动等工位检测；
4. 自动采集处理：传感器信号经采控单元进入工位机，系统实时处理并显示过程数据；
5. 判定与报告：系统依据已配置的规则自动判定结果，生成检测报告并语音播报关键结果；
6. 存储与上传：检测数据存入本地数据库，按项目约定的通信协议上传至客户信息系统。

以上流程中，操作人员只需完成车辆驾驶与确认动作，读数、计算与判定由系统自动完成，减少人工干预环节。

方案价值

以下价值均由方案的具体能力推导，分别对应覆盖能力、检测效率、结果可靠性、系统集成与场地适应五个维度。

• 覆盖大轴载与非标车型：通过10吨级台体、800～2 800 mm轮距适应范围和四驱适配滚筒组，帮助装备与车辆管理单位完成普通检测线无法覆盖的特种车辆检测。
• 压缩出场检查时间：通过平板式动态检测一次完成制动、轴重、悬架项目，配合语音与显示引导，帮助场站管理人员在出入口环节实现单车快速通过，减少人工读数和记录环节。
• 保证结果稳定可溯：通过明确的示值误差指标、标定工具、零点补偿和传感器故障自动报警，帮助技术负责人维持检测数据的长期一致性，并以档案数据库和视频留证支持结果追溯。
• 融入内部信息系统：通过预留以太网接口和按协议定制的数据交互，帮助信息化管理人员将检测结果纳入既有车辆管理系统，避免重复录入和信息孤岛。
• 适应场地与保密条件：通过地埋固定式安装、低功耗台体和本地化独立部署，帮助有保密管理要求的单位在自有场地内完成建设，实施过程可配合单位保密规定执行。

项目交付与服务

卡特世按以下步骤完成项目交付：

1. 需求与现场条件确认：核对车型清单、轴载、驱动形式、检测项目、场地条件和接口协议要求，形成项目需求确认记录；
2. 方案设计：提供场站平面布置工艺图、电源与电缆进线铺设图、设备基础图纸及相关技术文件；
3. 制造与出厂测试：完成台体、测控系统制造与出厂检验，随设备提供产品合格证与使用说明书；
4. 安装、联调与标定：完成设备安装、系统联调和计量标定，提供验收所需技术资料，支持按有关检验验收标准验收；
5. 培训：对操作与维护人员进行检测项目与标准、设备结构与工作原理、标定方法、软件操作及数据备份培训；
6. 维护与升级：提供售后维护、技术咨询和软件升级服务，具体服务范围以合同或正式商务文件为准。

适用标准说明

平板式制动检验台设计参照GB/T 28529《平板式汽车制动检验台》的相关要求，侧滑检验台设计参照JT/T 507《汽车侧滑检验台》的相关要求。系统的检测项目设置与判定规则可按照项目适用的国家标准、行业标准或单位内部标准进行配置，具体标准版本以项目确认时的有效版本为准；标准更新后，由双方按项目约定确认是否调整判定配置。

常见问题

四驱或非标结构车辆能否检测？

取决于车辆的轴载、轮距和驱动形式。单轴10吨以内、轮距在800～2 800 mm范围内的车辆可直接检测；四驱车辆可在滚筒式制动台配自由滚筒组的组合下分轴完成检测。超出该范围的车辆，需按具体参数确认台体定制方案。

检测数据能否接入单位内部管理系统？

控制系统预留以太网接口，可按照客户信息系统规定的通信协议进行数据交互。项目启动时需提供接口协议文档，双方据此确认数据字段、传输方式和联调计划；不具备联网条件的单位可采用本地化独立运行方式。

室外场站出入口能否安装？

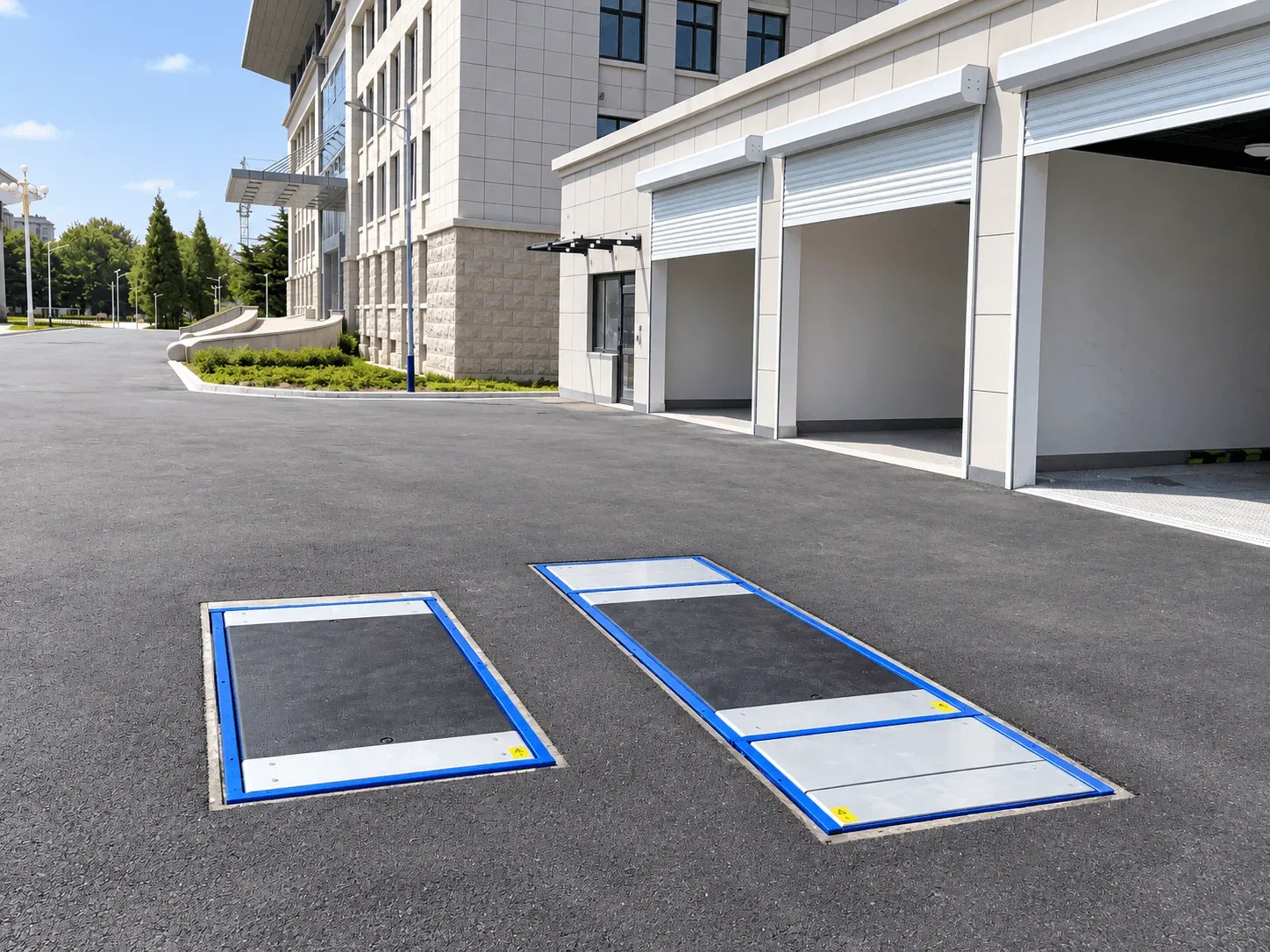

平板式检测台采用地埋安装且用电量小（台体供电为220 V、功率约300 W），可布置在室外车辆通道，对场站配电改造要求低。需提前确认基础施工条件、排水和供电条件，并为控制柜设置室内或防雨安装位置；方案设计阶段会出具布置图与基础图纸，土建施工由客户按图完成。

单位内部判定要求与国家标准不一致时如何处理？

系统的判定规则开放配置，用户可自行设置和修改判定参数。涉及计量溯源的示值精度指标由设备标定保证，判定阈值则按项目确认的标准文本或内部规范配置。

语音播报、视频留证等功能能否按需要增减？

可以。语音播报内容、显示引导方式、视频拍照策略和报告格式均按单位管理流程配置；不需要的功能可在方案阶段删减，后续如需增加，可在预留接口上扩展，具体以项目技术确认结果为准。

咨询解决方案

咨询时建议提供以下信息，以便快速形成适配方案：所在地区、需检测的车辆类型与驱动形式、最大轴载与轮距范围、要求的检测项目、场地条件（室内或室外、出入口或检测车间）、适用的标准或内部规范、信息系统接口协议要求以及计划实施时间。

涉及保密管理要求的项目，请一并说明部署环境与资料管理要求，我们将在方案设计阶段纳入相应安排。

提交项目信息后，卡特世技术人员将与您核对工况参数，并给出设备组合、场地布置和实施周期的初步建议。
