面向职业院校与产教融合基地的教学实训检测解决方案

检测挑战

• **设备能检测，但不适合教。**通用检测设备面向检测站业务设计，检测过程和数据封闭在工控系统内部，学生看不到制动力、侧滑量等数据的生成过程，教师也难以围绕设备组织演示和讲解。
• **课程内容与行业业务脱节。**机动车安全技术检验、新能源汽车运行安全检验均有明确的国家标准和业务流程，如果实训设备与在用的检测线结构、流程不一致，学生毕业后需要重新适应岗位。
• **多工位、多车型实训的组织与安全管控难。**一条教学检测线涉及制动、侧滑、悬架、灯光、排放等多个工位，车辆上下台架、滚筒运转、高压电气测试等环节需要明确的引导和安全联锁，否则课堂组织效率和操作安全都难以保障。
• **考核依赖主观评价。**传统实训考核以教师现场观察为主，缺少对操作过程和答题结果的客观记录，难以支撑技能等级评价和大赛选拔等场景。

解决方案概述

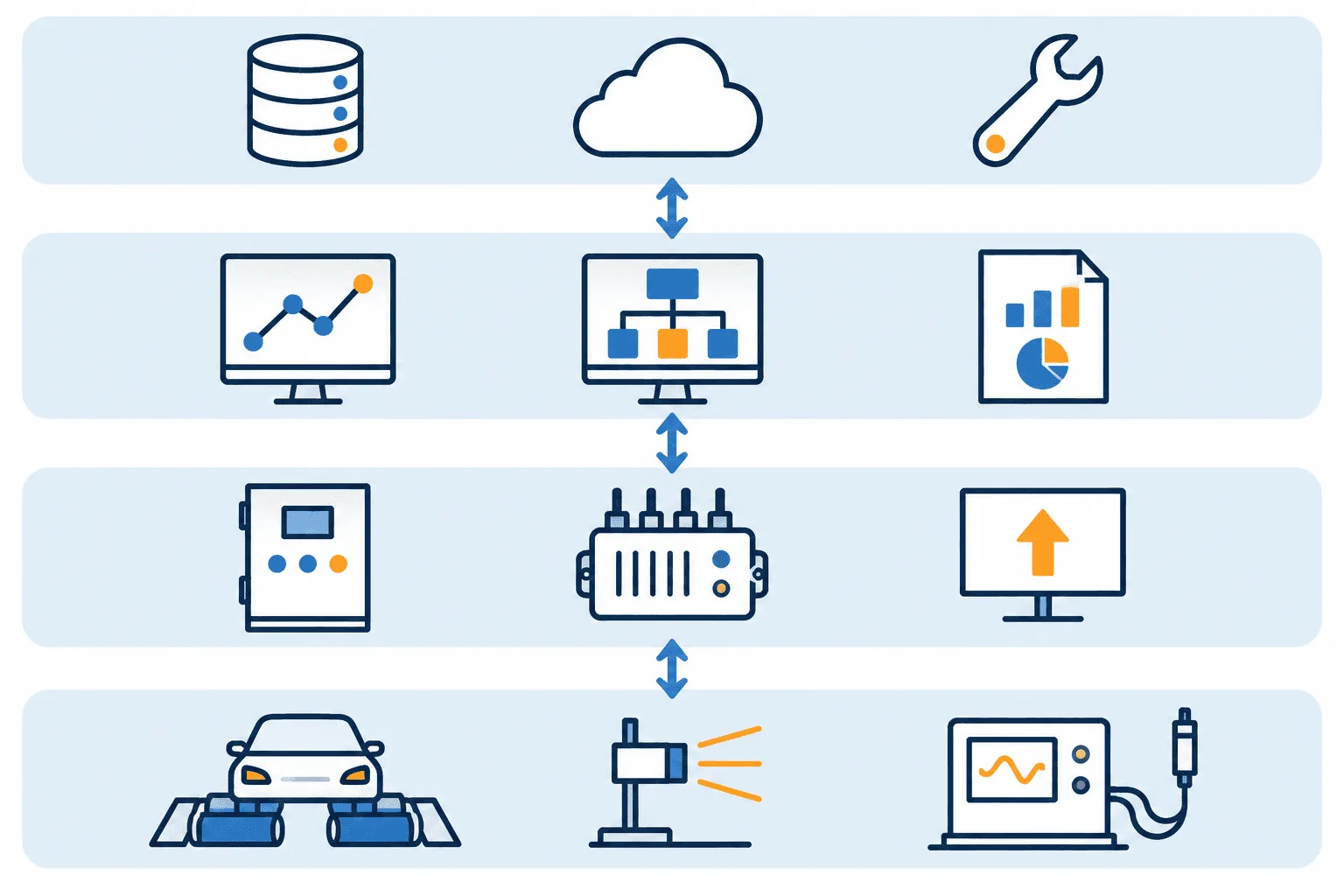

本方案面向乘用车和新能源汽车两类主要教学对象，覆盖制动性能、车轮侧滑、悬架特性、前照灯、尾气排放、底盘动力性能、动力蓄电池充放电安全和电气安全等检测项目。系统在层级上分为：检测执行层（制动检测台、侧滑检测台、悬架检测台、底盘测功机、排气分析仪、前照灯检测仪、新能源检验设备等）、采集与控制层（工位控制柜、信号处理器、数据采集模块、红外线定位装置、点阵引导屏）、教学与考核软件层（登录、检测控制、教学演示、知识测评、报告与资料管理）以及交付保障层（场地规划、安装调试、师资培训、维护升级）。

检测数据由采集模块实时上传至主控系统，软件自动完成处理、判定和报告生成；教学系统在真实检测数据之上叠加演示、讲解和测评功能，使学生既能看到"车怎么检"，也能看到"数据怎么来、结果怎么判"。方案采用固定式车间部署，工位数量和检测项目可依据院校的专业方向和场地条件配置。

汽车安全与综合性能检测教学模块

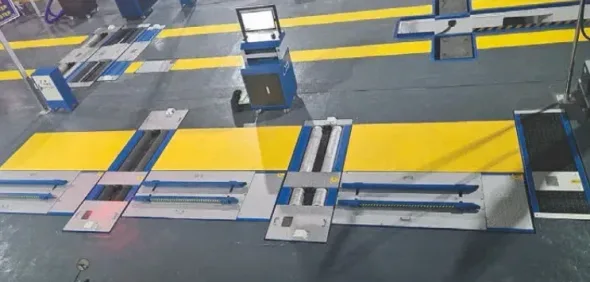

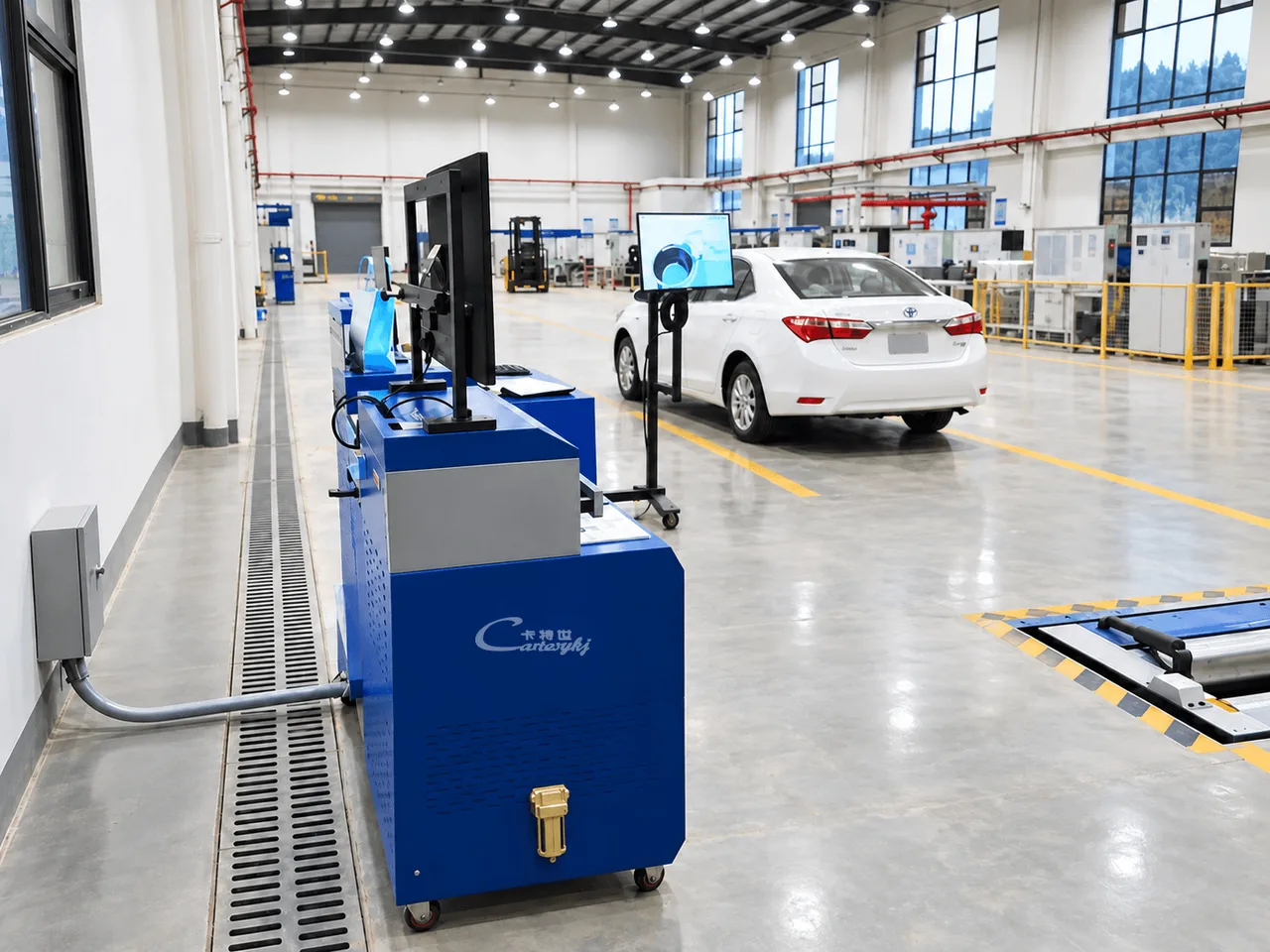

承担机动车安全技术检验的核心工位教学，由滚筒式汽车制动检测台、汽车侧滑检测台、汽车悬架装置检测台、汽车排气分析仪和全自动远近光前照灯检测仪等组成，适用于轴载4000kg以内的乘用车。

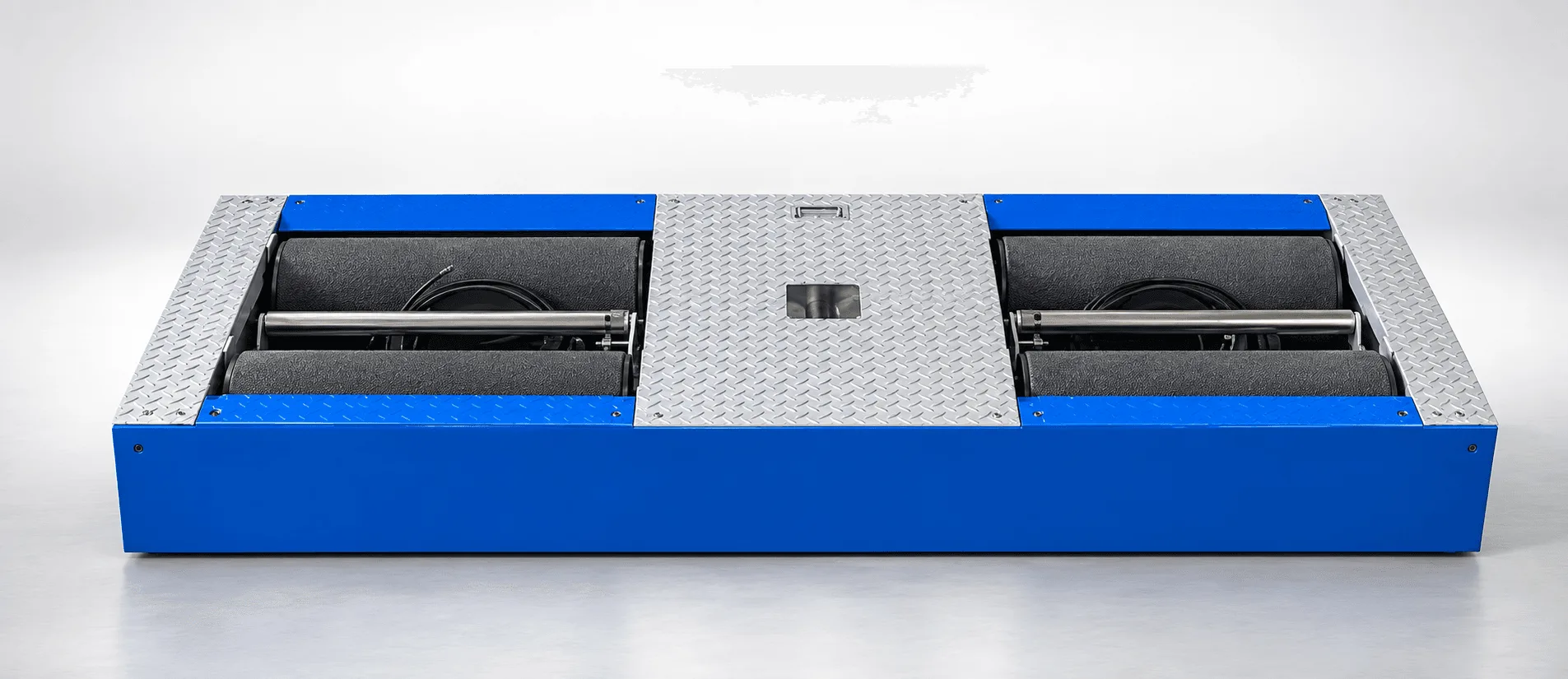

• 制动检测台采用粘砂滚筒结构，滚筒表面附着系数大于0.85，学生可观察制动力增长曲线和左右轮制动力差的形成过程；
• 侧滑检测台带轮胎侧向弹性力释放装置，用于演示前轮定位与侧滑量的关系；
• 排气分析仪支持怠速和双怠速流程下最多五种气体的测量，前照灯检测仪自动完成远光、近光参数的检测，覆盖灯光与排放教学项目。

底盘测功与动力性能实训模块

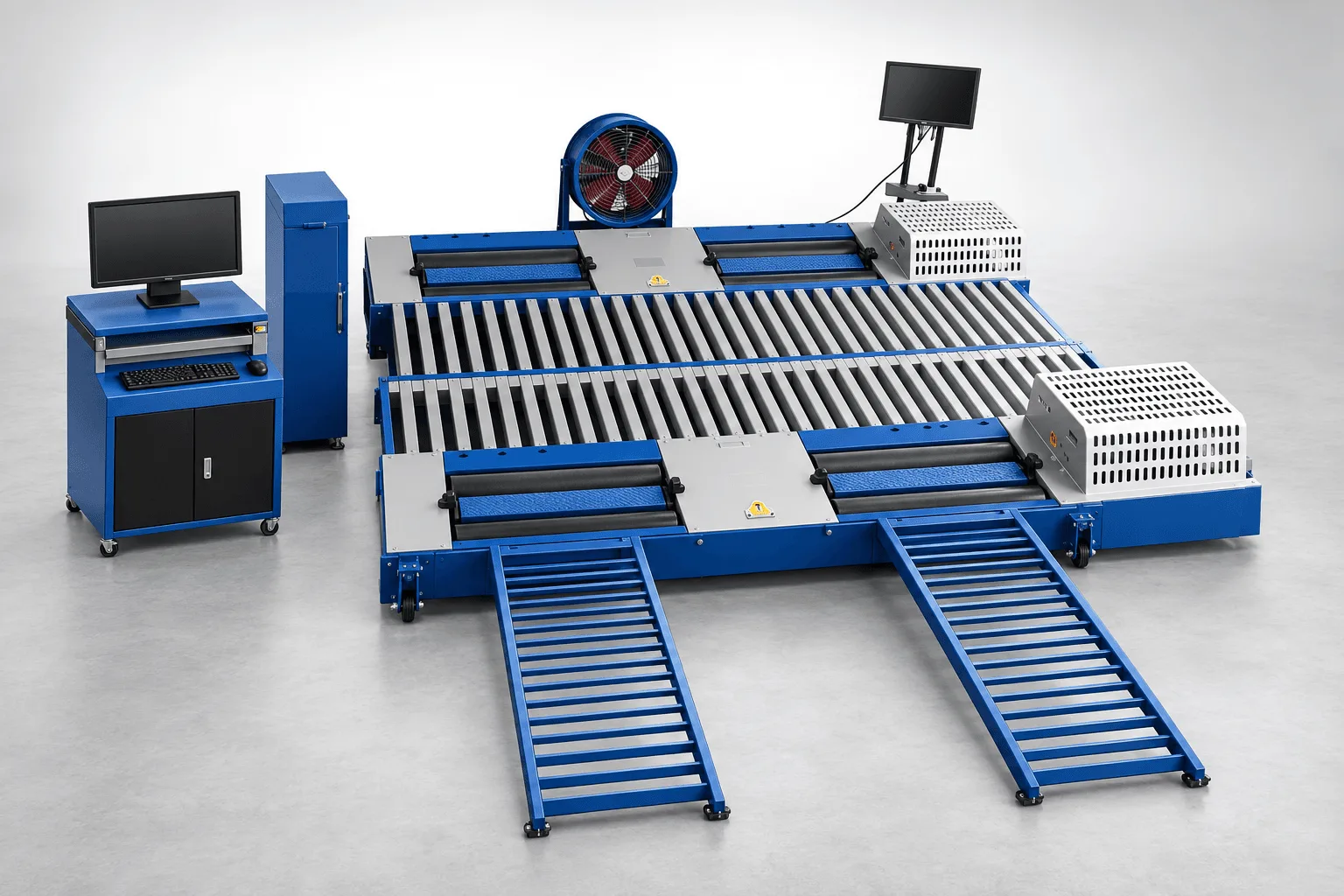

承担汽车动力性能检测与调校教学，可配置四驱底盘测功机或轻型两驱底盘测功机，用于测量各转速下的底盘输出功率、扭矩，并支持最高车速、加速性能、滑行、爬坡和恒速控制等试验项目。

• 滚筒阻力由控制计算机设定，可在台架上模拟路面行驶阻力，让学生在室内安全地观察高速和加载工况；
• 测控软件实时输出马力、扭矩曲线，测试结果可生成报告和曲线图表，过程数据可导出为通用文档格式，便于学生做数据分析和实验报告；
• 可配合油耗仪、空燃比计、OBD（车载诊断系统）解码模块等扩展教具，开展油耗、电耗和发动机电控诊断类实训。

新能源汽车安全检验实训模块

承担新能源汽车运行安全检验教学，由新能源乘用车动力电池与整车放电安全检验系统（四驱测功平台）和新能源汽车充电及电气安全检验设备组成，适用于纯电动和插电式混合动力汽车。

• 放电安全检验以四驱测功机为加载平台，通过OBD诊断终端采集动力蓄电池温度、单体电压、驱动电机和电控系统温度等数据，演示放电安全检验的完整流程；

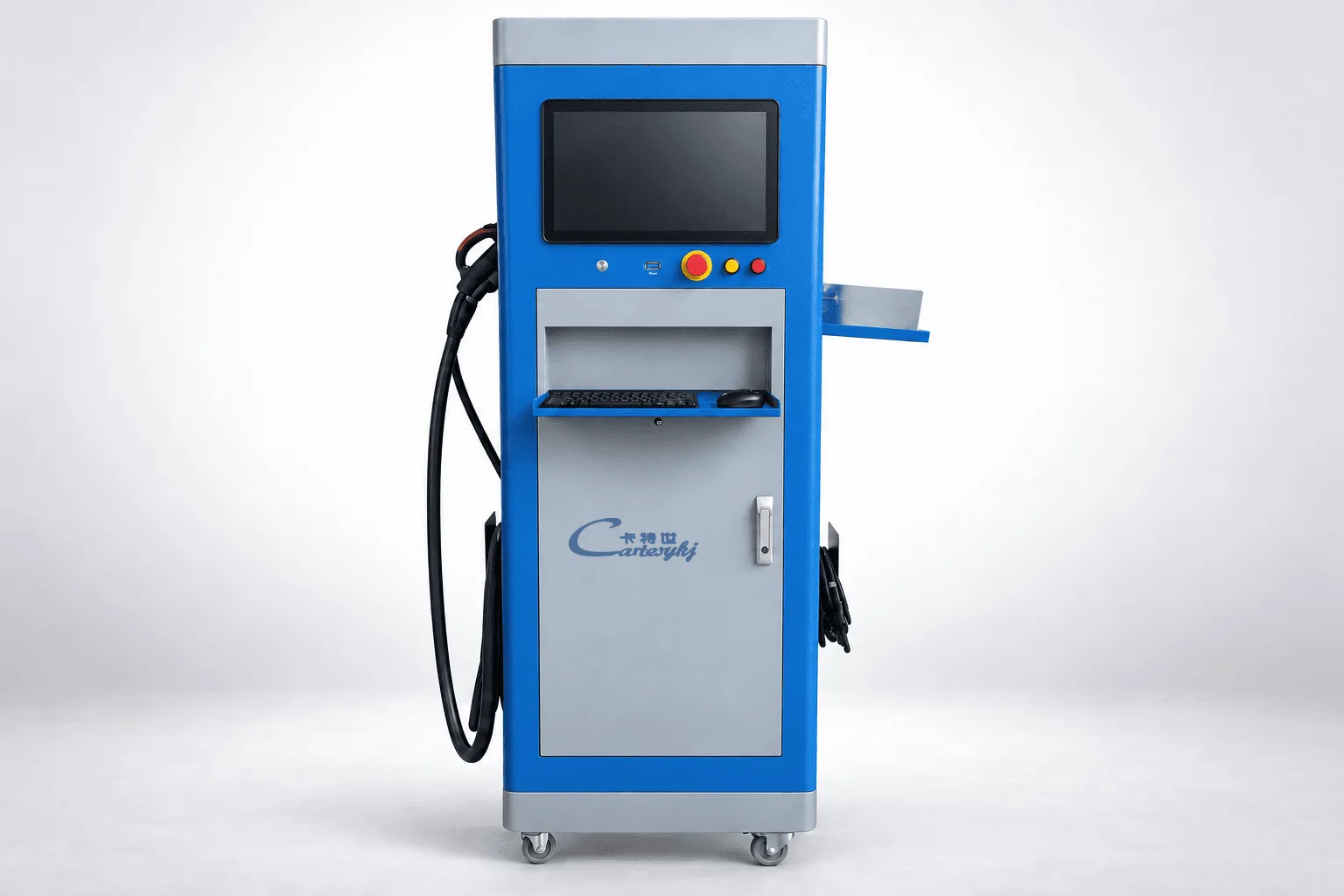

• 充电及电气安全检验设备为柜式一体机，支持充电口绝缘电阻测试、电位均衡测试和充电过程中的电池参数采集，具备过流、短路和漏电保护；
• 设备按照GB 44500-2024《新能源汽车运行安全性能检验规程》中动力蓄电池充电安全、放电安全和电气安全检验项目的要求设计，可用于讲解标准条款与检验方法的对应关系。

外观查验与路试辅助实训模块

承担机动车外观查验、路试和环境参数测量等教学项目，配置便携式制动性能测试仪、方向盘转向力与转向角检测仪、透光率计、逆反射系数测试仪、轮胎花纹深度计、内窥镜、温湿度与大气压力测量仪表等，支持教师组织整车查验、路试制动性能测量等实训课题。

课程与实训项目适配

方案各模块可按院校课程大纲组织为独立的实训课题，常见适配关系如下：

• 汽车检测与诊断类课程：以安全技术检测线为主线，组织制动性能、车轮定位、悬架特性、灯光与排放检测实训，对应"机动车安全技术检验"相关章节；
• 汽车性能与调校类课程：以底盘测功机为主线，组织动力性、燃油经济性和模拟路况试验，支持性能曲线分析类实验报告；
• 新能源汽车技术类课程：以新能源检验设备为主线，组织动力蓄电池安全、电气安全和OBD数据读取实训，对应GB 44500-2024检验项目的教学演示；
• 综合实训与技能考核：以完整检测流程组织分组轮岗实训，结合测评软件完成理论与实操考核，可用于技能等级认定训练和竞赛集训。

工位开放方式、引导语和判定参数均可按实训课题调整，使同一套设备能够支撑不同年级、不同深度的教学安排。

教学、测控与考核软件

软件体系分为三层：检测业务软件、教学演示软件和考核测评软件。

• 检测业务软件包含车辆登录、检测主控、进检选择、用户管理、资料管理和出表管理等模块，流程与在用机动车检测线一致；中心数据库统一管理检测信息，支持报表自动生成、合格率等统计和多条件查询；

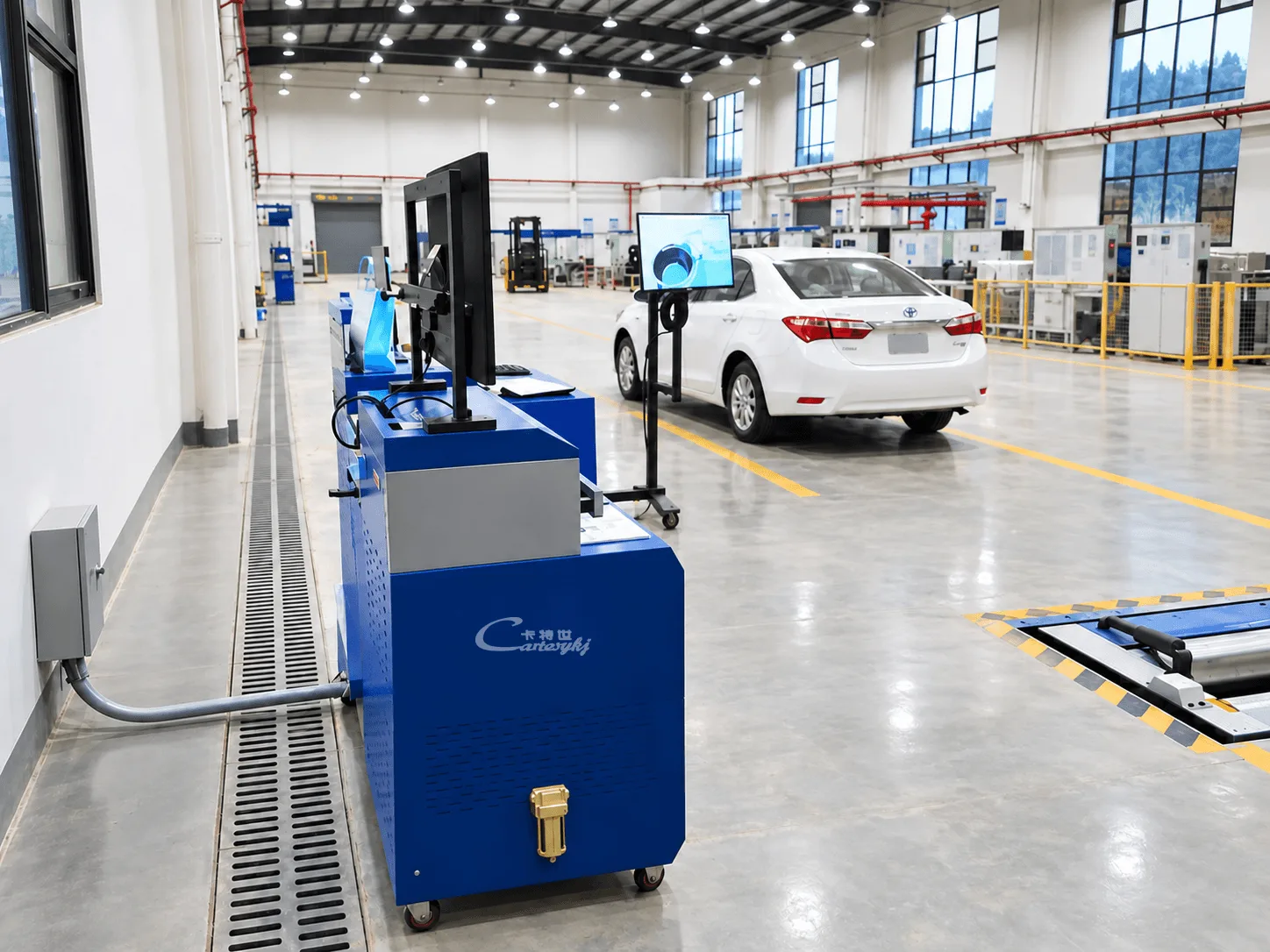

• 工位控制具备系统自检、软件标定、参数设置、车辆定位、动态图形及数据显示功能，任意工位掉线不影响其他工位运行；高亮度电子点阵屏动态显示引导信息和检测结果，便于课堂集中观摩；
• 教学检测系统在真实检测数据上演示检测原理和过程曲线；教学检测知识测评软件提供检测知识题库和测评功能，将理论考核与实操记录结合，为课程考核和技能评价提供客观数据。

教学实训流程

以一次整车安全性能检测实训课为例：

1. 车辆登记：学生登录系统录入车辆信息，系统支持批量预录，再次登录时自动填充；
2. 参数下发：教师或主控端依据实训任务下发检测项目和判定参数，点阵屏显示车辆调度与引导信息；
3. 工位实操：学生按引导依次完成侧滑、制动、悬架、灯光、排放等工位操作，观察各项目的检测原理和数据生成过程；
4. 自动采集与处理：数据采集模块实时上传检测数据，软件自动处理并按已配置规则判定；
5. 结果与报告：系统生成检测报告，教学系统回放过程曲线，教师结合曲线讲解结果判读；
6. 考核与归档：测评软件组织理论答题，实操记录与测评成绩统一存档，供课程成绩评定和教学复查使用。

方案价值

• 覆盖完整教学任务：通过安全检测、动力性能、新能源检验和外观查验四类模块，帮助专业负责人用一条实训线覆盖汽车检测类课程的主要实操项目，并支持按专业方向裁剪配置。
• 检测原理可观察：通过工位动态图形显示、过程曲线和点阵屏引导，帮助教师把制动力、侧滑量、排放成分、电池温度等抽象概念转化为课堂上可观察、可讲解的数据。
• 流程与行业一致：通过采用与在用检测线一致的业务流程和判定规则，帮助院校让学生在在校期间熟悉真实岗位操作，缩短就业适应期。
• 考核有客观依据：通过知识测评软件与实操过程数据记录，帮助教师将主观评价转为"过程数据＋理论测评"的组合考核，支持技能等级评价和竞赛选拔。
• 支持产教融合扩展：通过标准的工位配置和数据接口，帮助实训基地在完成教学任务之外，承接对外检测体验、社会培训和校企合作项目，提高设备利用率。

项目交付与服务

卡特世按项目方式交付教学实训检测系统：

1. 需求确认：与院校确认专业方向、课程体系、实训人数、车型范围和场地条件；
2. 方案设计：完成设备选型、工位布局、检测流程和实训车间平面设计，提供基础施工与电源布线技术文件；

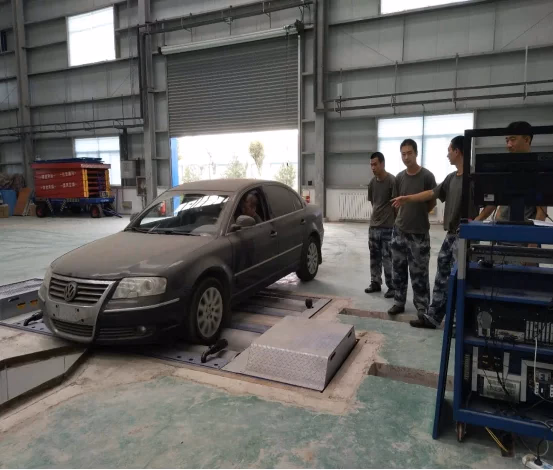

3. 制造与测试：设备出厂前完成测试与预调试；
4. 安装与联调：完成现场安装、系统联调、标定，并组织验收；
5. 师资培训：围绕设备工作原理、结构组成、标定方法、软件操作、数据备份和常见故障处理开展培训，培训形式可选择在院校现场或公司集中进行；
6. 维护与升级：提供软件升级、技术咨询和售后维护服务，支持后续按课程标准变化扩展检测项目。

适用标准说明

• 安全技术检验教学模块参照GB 38900《机动车安全技术检验项目和方法》和GB 7258《机动车运行安全技术条件》的相关检测项目设计；
• 排放检测教学设备满足GB 18285-2018《汽油车污染物排放限值及测量方法》、GB 3847-2018《柴油车污染物排放限值及测量方法》对相关仪器的测量要求；
• 新能源汽车检验设备按照GB 44500-2024《新能源汽车运行安全性能检验规程》中动力蓄电池充电安全、放电安全和电气安全检验项目的要求设计；
• 具体检测项目与标准条款的对应关系，以及院校所在地区的特殊要求，可在方案设计阶段逐项确认。

常见问题

实训基地场地有限，能否只配置部分工位？

可以。方案按功能模块配置，可先建设安全性能检测核心工位，后续按专业和课程发展追加底盘测功、新能源检验等模块。场地尺寸、电源容量和基础条件需要在方案设计阶段确认，以确定可行的工位组合。

设备能否同时满足教学和社会培训、对外检测用途？

设备结构与检测流程和在用检测线一致，具备对外服务的技术基础。是否可开展对外检测业务取决于院校或基地取得的资质和当地监管要求，卡特世可提供设备侧的技术支持。

考核软件能否与院校现有教务系统对接？

教学检测与测评软件具有独立的数据库和报表能力。与教务系统、实训管理平台的数据对接需依据项目要求评估接口方式，在方案设计阶段确认。

教师没有检测行业经验，能否快速组织实训课？

交付培训覆盖设备原理、软件操作、标定和常见故障处理，帮助教师掌握组织实训所需的操作能力。教学系统的演示界面和点阵引导降低了对教师行业经验的依赖，但涉及检验标准解读和标准条款教学时，建议教师结合标准文本和培训资料备课。

新能源汽车检验实训的安全如何保障？

充电及电气安全检验设备具备过流、短路和漏电保护，测试前自动判断充电枪插合状态；GB 44500-2024对检验环境、人员资质和防护用具提出了要求，交付培训中会包含安全操作规范内容，院校应按标准配置绝缘防护用具并组织教师取得相应操作资质。

咨询解决方案

为帮助卡特世为您的实训基地配置合适的教学检测方案，咨询时建议提供以下信息：院校所在地区、开设专业与课程体系、主要实训车型（燃油乘用车、新能源汽车等）、计划覆盖的检测项目与工位数量、实训场地尺寸与电源条件、需要对接的适用标准或评价规范、以及项目计划时间。卡特世技术团队将据此提供工位布局、设备配置和交付计划建议。
