面向摩托车与电动车制造企业的出厂质量检测解决方案

检测挑战

• 出厂车型多、检测项目差异大。 同一工厂可能同时生产燃油车与电动车、两轮与三轮车型，除制动、车速、灯光等安全项目外，电动车型还需增加电参数检测，单一设备难以覆盖。
• 量产节拍压力。 整车下线节奏快，人工读数、纸质记录的检测方式难以跟上流水线节拍，且容易产生漏检和数据错漏。
• 两轮车检测的安全与一致性依赖操作经验。 车辆在滚筒台体上运行时，需要可靠的夹紧固定和明确的操作引导；操作不一致既影响检测结果，也带来安全隐患。
• 数据分散，难以形成出厂质量档案。 各台设备独立运行时，检测数据需要重复录入，无法自动形成统一报告，不利于质量追溯与统计分析。

解决方案概述

本方案为摩托车与电动车制造企业建设固定式出厂检测线，检测对象覆盖两轮摩托车、电动两轮车、轻便摩托车和三轮摩托车。检测项目包括车速表校核、最高车速与加速性能、轴重与轮荷分布、前后轮制动力及左右平衡、轮偏、前照灯远近光、喇叭噪声；燃油车型可配置尾气排放检测，电动车型可配置电参数检测。

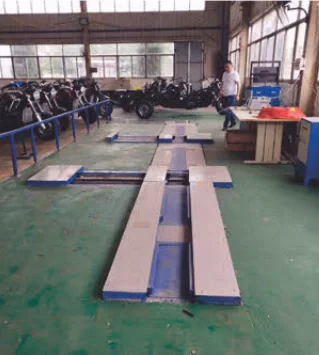

系统按四个层级组织：检测执行层由复合检验台、前照灯检测仪、声级计、电参数测试仪等设备组成；采集与控制层由采控模块、工位控制机和夹紧安全装置组成，负责信号采集、工位控制与安全联锁；业务软件层完成车辆登录、检测控制、自动判定、报告和档案管理；集成接口层按项目要求与企业生产管理系统或上级监管平台进行数据交换。检测线采用流水线作业方式，支持线上多车同时检测，设备可地面安装或地埋式安装，工位数量和检测项目依据企业车型清单与出厂检验要求配置。同类检测线也适用于机动车检测机构的两轮车安全技术检测业务。卡特世承担需求确认、方案设计、设备制造、安装调试、培训和售后支持等交付工作。

复合式安全性能检测工位

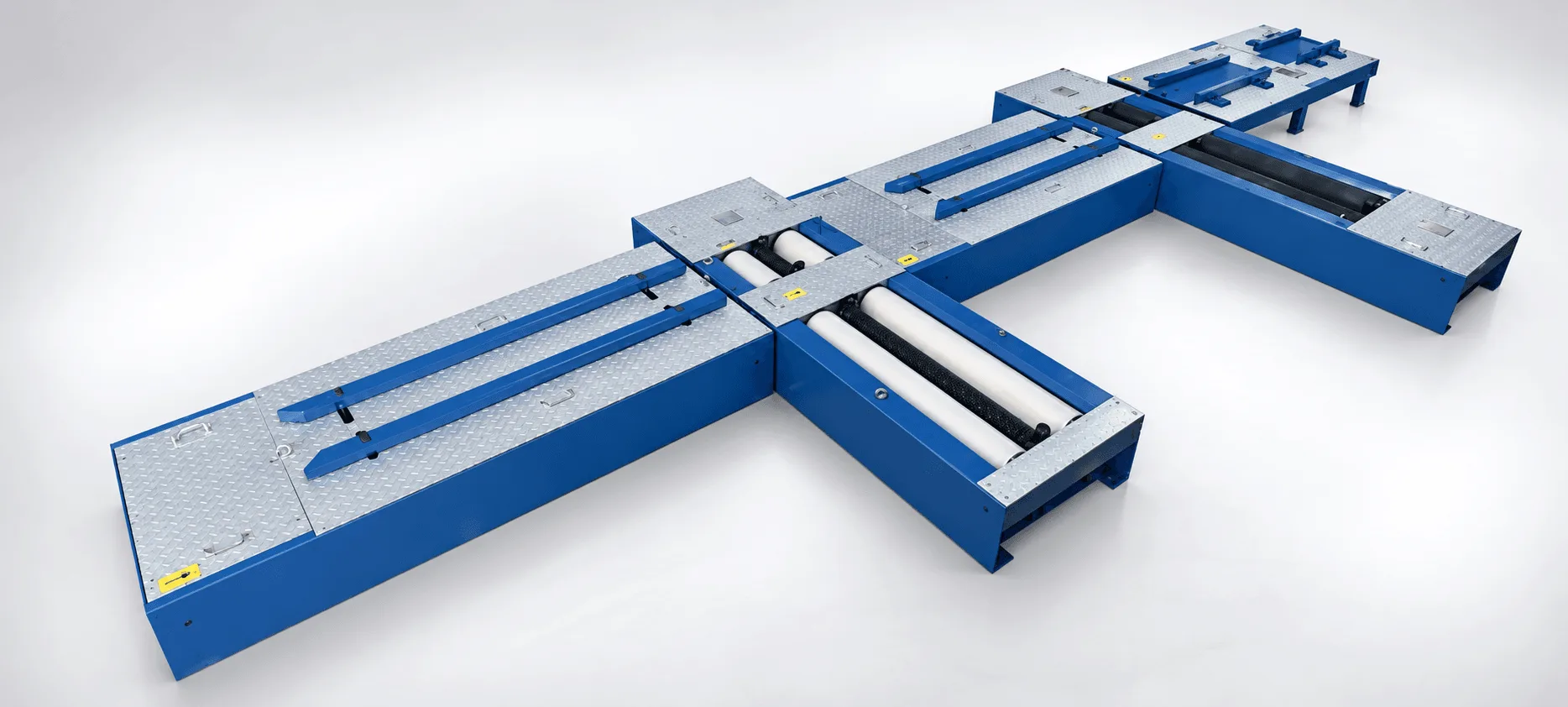

承担车速、制动、轴重、轮偏四类核心安全性能检测，可按项目选择集中式复合检验台（轮重、制动、轮偏、车速加速功能集成于一套台体）或分体式台体组合。

• 车速与加速：滚筒式车速加速检验台完成车速表与里程表校核、最高车速、起步加速与超越加速测试；

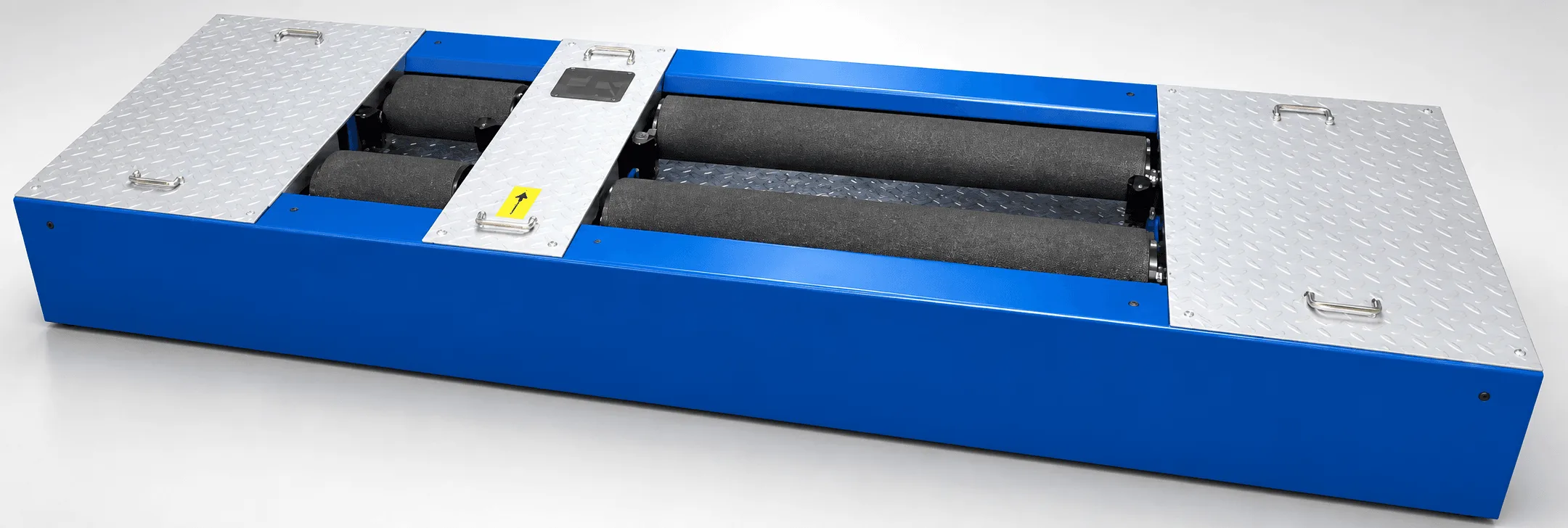

• 制动与轴重：滚筒反力式制动检验台分别测量前后轮制动力及左右轮平衡；称重传感器集成于台体举升装置内，同一工位同步完成轴重与前后左右载荷分布测量；
• 轮偏：检验前后轮平面的相对偏移量，反映车轮定位状态；
• 夹紧与安全：气动摩托车车轮夹紧器在制动和车速检测时固定车辆，夹紧范围覆盖常见轮胎宽度；台体配有气动举升装置，方便车辆进出。

适用范围：两轮车型通常选用最大轴载 300 kg 级台体，三轮及全车型配置 750 kg 级台体，允许轴距和轮胎宽度覆盖常见两轮与三轮车型，具体范围以选型确认为准。全车型配置在三轮车型基础上，还可兼顾部分四轮低速车辆的车速与加速检测项目。

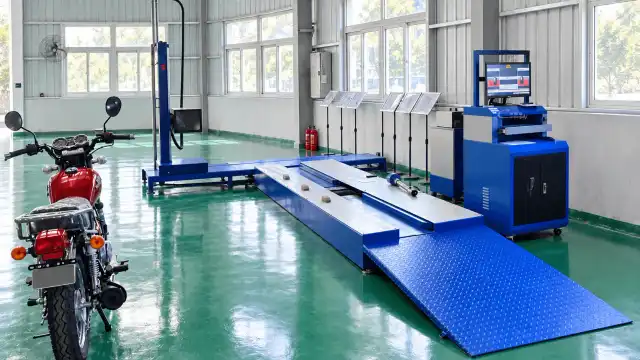

灯光、声级与排放检测单元

承担前照灯、喇叭噪声检测，燃油车型可扩展尾气排放检测。

• 前照灯检测：全自动前照灯检测仪自动完成远光、近光各项参数测量，发光强度测量范围 0—120000 cd，自动跟踪光轴并测量偏移量与车灯高度，支持卤素灯、氙气灯、LED 灯等类型前照灯；远/近光检测平均耗时约 40 秒，支持双灯同检模式；
• 喇叭噪声检测：声级计测量结果经串口接入检测线系统，随车辆档案统一记录；
• 尾气排放检测（燃油车型选配）：尾气分析仪支持怠速、双怠速等检测流程，检测数据接入检测线统一管理。

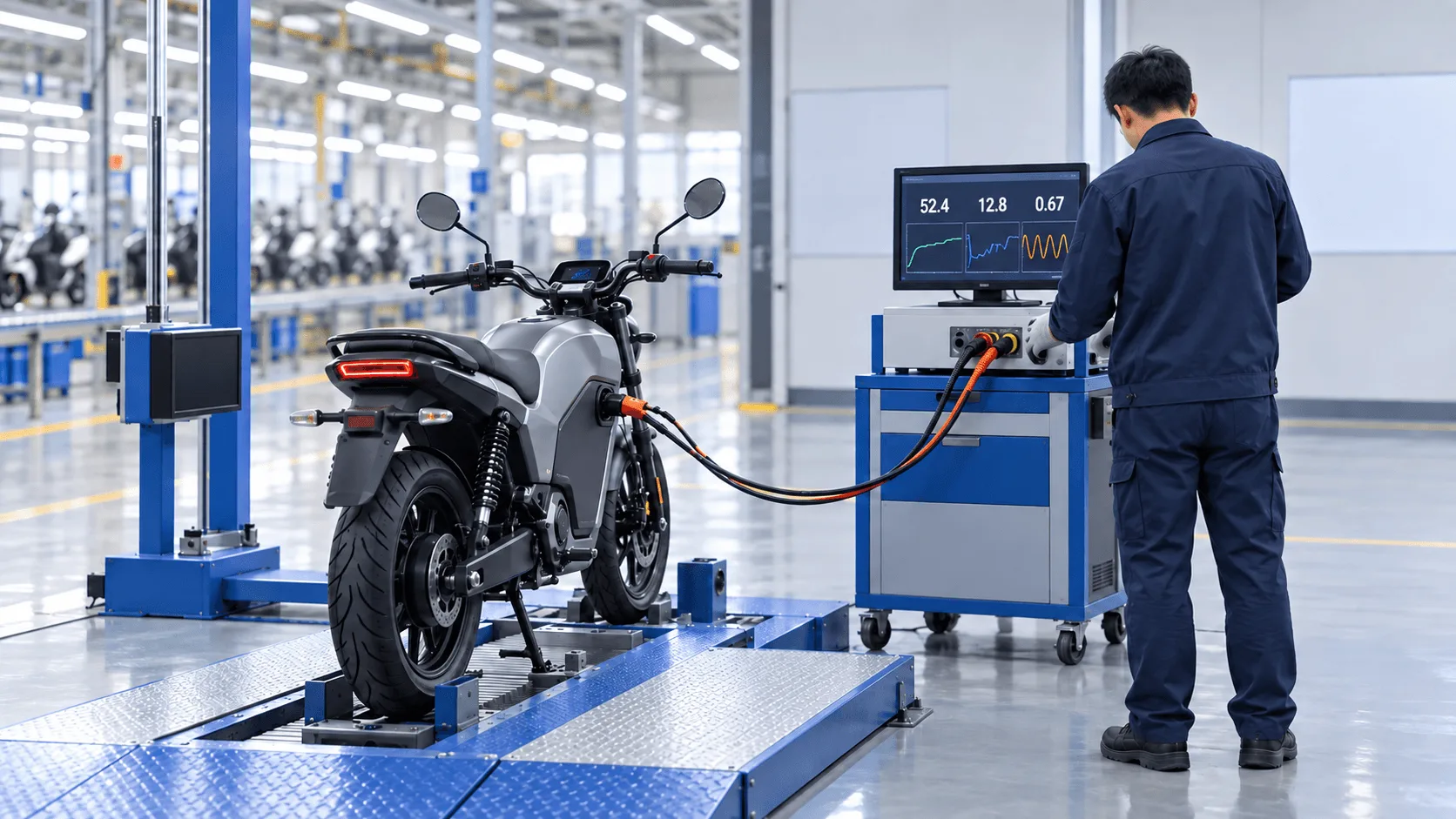

电动车型电参数检测单元

面向电动两轮车的出厂检验，检测线可配置电参数测试工位。电参数测试仪对电压、电流、有功功率、功率因数、频率等参数进行测量，基本精度 0.2 级，电压量程覆盖 6—600 V，测量数据经 RS232/RS485 接口接入检测线系统，随车辆档案统一存储和判定。

性能试验扩展：摩托车底盘测功机

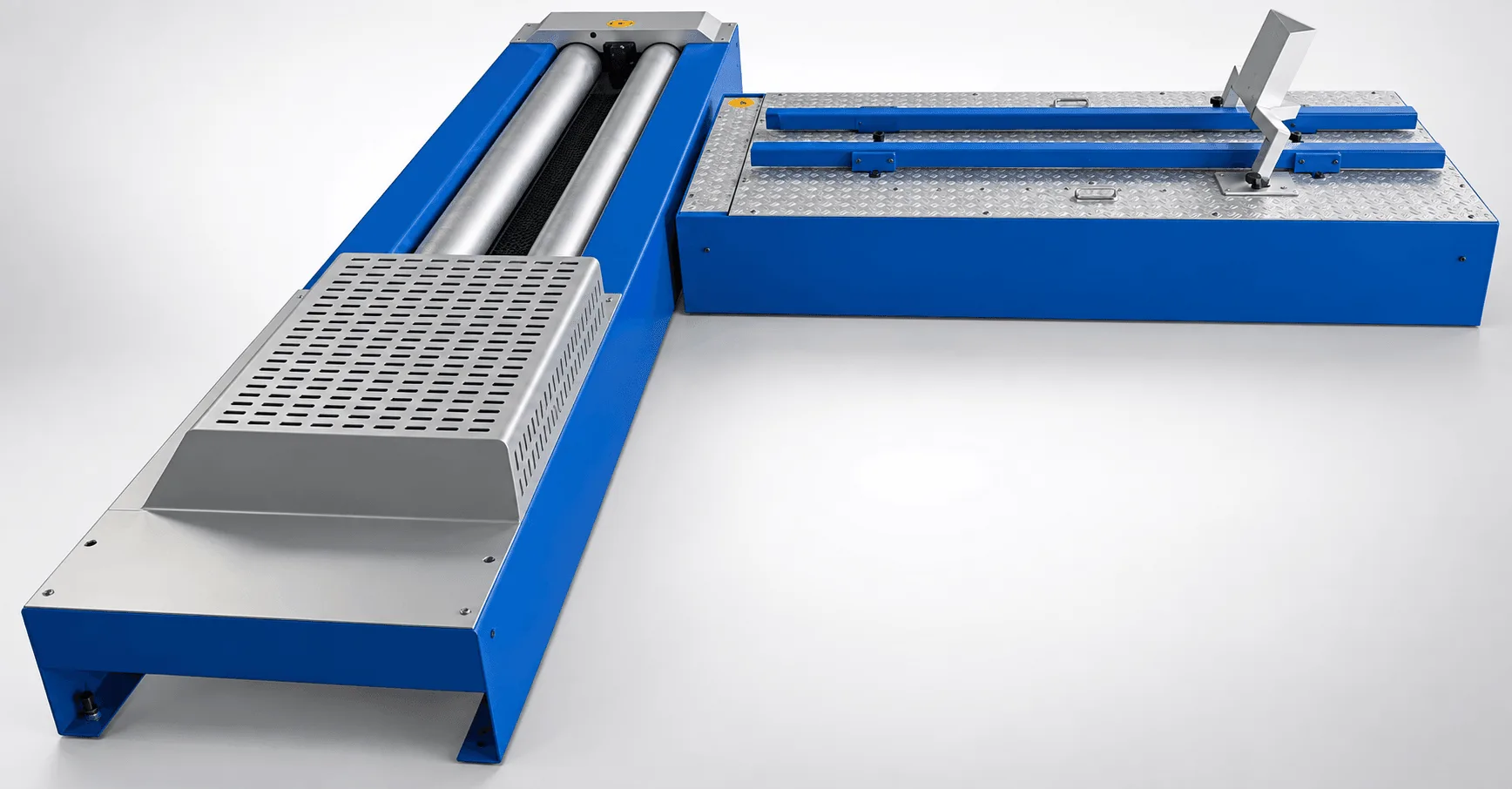

对于需要开展动力性能、耐久或排放工况试验的工厂和研发部门，可配置涡流吸收式摩托车底盘测功机，提供两轮与两轮/三轮兼容两种规格。

• 支持恒速、恒驱动力、恒功率工况测试，测试点可自行设定；
• 支持最大功率扫描、加速时间、最高车速、滑行时间与距离、爬坡性能等测试项目；
• 通过滑行法自动修正台体内部摩擦损失，并可按设定模拟道路行驶阻力；
• 检测实时数据按每秒 10 次的频率保存，可连接车辆电子控制单元（ECU）分析工况下的行驶性能数据；
• 具备紧急停止、软件超限保护等安全措施，配置自动冷却系统。

测功机可作为独立试验设备安装，也可与出厂检测线共用数据管理体系。

测控、软件与数据管理

检测线由登录计算机、工位控制机、主控服务器和 LED（发光二极管）引导屏组成测控网络，经以太网和串口连接各检测设备。

• 车辆登录：支持扫码枪读取车架号，已检车辆历史数据由系统自动调取，减少重复录入；

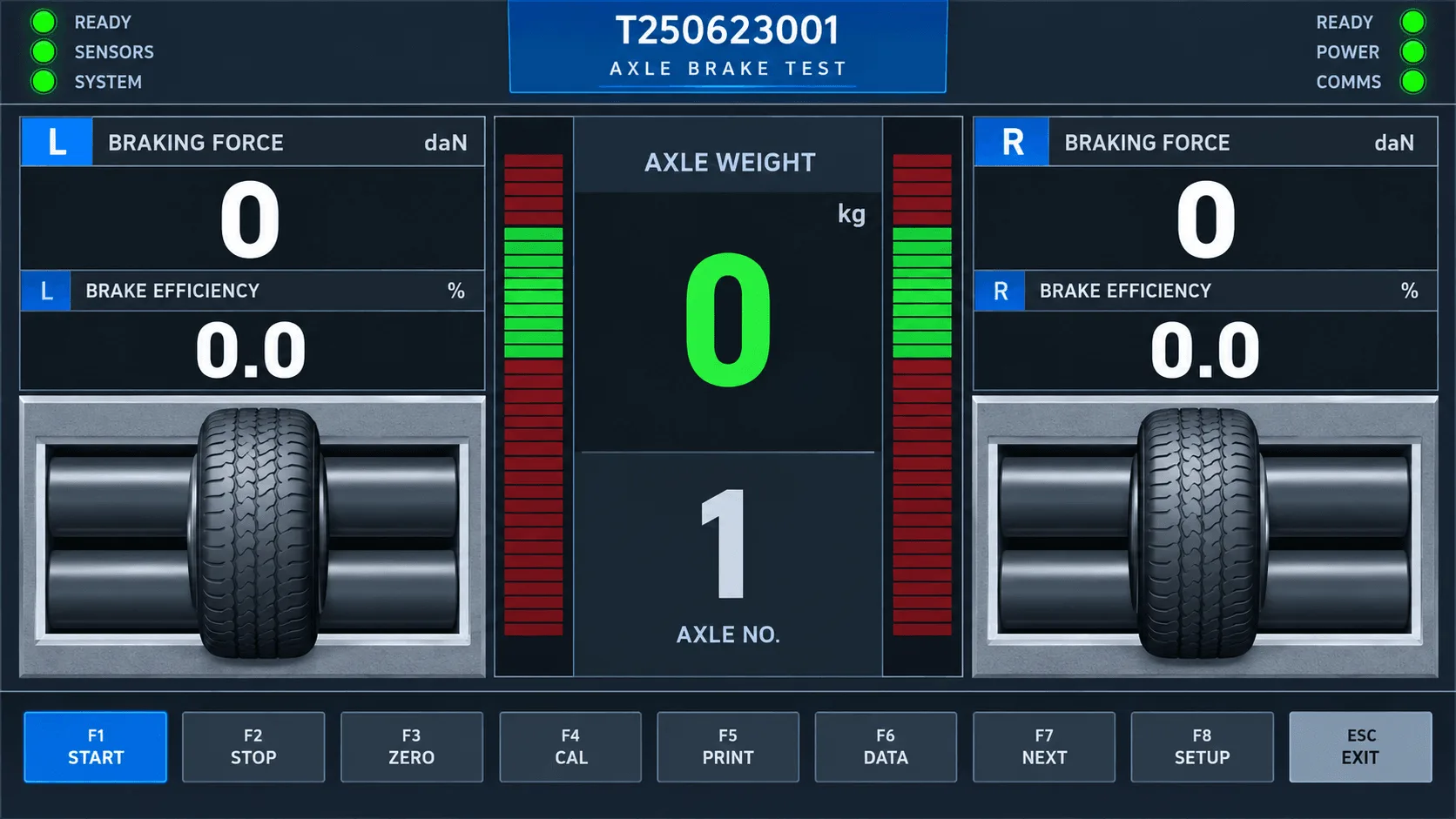

• 自动引导：LED 引导屏分屏显示各工位的检测内容和操作提示，工位软件实时显示车辆就位状态，引导操作人员按步骤完成检测；
• 自动采集与判定：各工位检测数据自动采集、实时显示，系统依据已配置的判定规则自动给出结论，不合格项提示修理后复检；
• 运行模式：支持全自动、半自动、手动三种操作模式，任意工位掉线不影响其他工位检测；
• 数据管理：检测数据集中存储于工业级关系数据库，自动生成日、月、年报表和合格率、初检率、复检率统计，支持按车号检索和报表格式定制；
• 多线管理：一套主控系统可同时管理多条相同结构的检测线，实现检测结果统一汇总、统一报表输出；
• 接口对接：系统提供通用数据接口，可对接企业制造执行系统（MES）或上级监管平台，接口形式依据项目要求确认；
• 数据保护与标定：配备不间断电源（UPS），异常断电或程序故障时已检数据可暂存恢复；支持软件标定与硬件标定双重标定方式，系统具备自检与故障报警功能。

检测流程

1. 车辆登录：扫描车架号或输入车号，系统自动调取历史车辆信息；
2. 参数下发：系统按车型下发检测项目、检测流程和判定标准；
3. 各工位检测：引车员按 LED 引导屏提示，依次完成车速/加速、制动/轴重、轮偏/灯光/声级等工位检测，电动车型增加电参数检测；检测过程中车辆由夹紧器固定；
4. 数据自动采集处理：各工位设备自动采集检测数据并实时运算、显示；
5. 判定与报告：系统依据已配置规则自动判定检测结果，生成并打印检测报告，不合格车辆提示修理后复检；
6. 存储与上传：检测数据存入中心数据库，按项目要求上传企业管理系统或监管平台。

方案价值

• 覆盖能力：通过复合工位与可配置检测单元，一条检测线覆盖两轮、三轮、燃油、电动车型的主要出厂检测项目，帮助质量负责人在一套系统内完成整车出厂检验。
• 检测效率：通过流水线作业、线上多车同检、LED 自动引导和自动采集判定，帮助生产负责人将检测环节接入量产节奏；整线节拍依据工位配置设计，已有方案覆盖每小时 20—60 辆的范围，具体节拍以项目确认为准。
• 结果可靠性：通过高精度传感器、软硬件双重标定、系统自检与异常报警，帮助检测人员保持检测数据的一致性和可追溯性。
• 系统集成：通过统一数据库、统一报表和通用数据接口，帮助信息化负责人减少多设备重复录入，形成完整的出厂质量档案。
• 扩展能力：通过模块化软硬件结构，支持后续增加工位、设备或检测项目（如底盘测功、尾气排放、电参数），判定标准可随国家或地方标准更新调整。

项目交付与服务

卡特世按以下步骤交付检测线项目：

1. 需求与现场条件确认：车型范围、检测项目、目标节拍、车间条件；
2. 方案设计及设备选型：工位配置、检测流程、系统架构；
3. 布局、基础和接口设计：提供场地平面布置工艺图、设备地基施工图、电源电缆铺设图等技术文件；
4. 设备制造、测试与发运；
5. 安装、联调与验收支持：设备可地面安装或地埋式安装，地基由卡特世提供图纸并技术指导，完成系统安装、调试、标定至约定的验收条件；
6. 操作、标定与维护培训：可在项目现场或卡特世工厂进行，使操作人员掌握正确操作和常见故障排除方法；
7. 售后维护与软件升级：提供系统维护方案建议和软件升级服务。保修范围、响应时间等商务条款以合同或正式商务文件为准。

适用标准

检测项目与判定规则参照以下标准设计，具体适用标准及其版本以项目所在地要求和标准现行有效版本为准：

• GB 7258-2017《机动车运行安全技术条件》
• GB/T 38900-2020《机动车安全技术检验项目和方法》
• GB 20073-2018《摩托车和轻便摩托车制动性能要求及试验方法》
• GB/T 5382《摩托车和轻便摩托车制动力要求及试验方法》
• GB/T 5378《摩托车和轻便摩托车道路试验方法》
• GB 17761-2018《电动自行车安全技术规范》
• GB 19152-2016《轻便摩托车前照灯配光性能》
• JT/T 478《汽车检测站计算机控制系统技术规范》

标准更新后，可通过调整系统判定参数进行适配。

场地与安装条件

检测线对车间有基本要求，涉及车间净高、内部宽度与长度、地面坡度、供配电（三相四线制 380/220 V）、接地形式与接地电阻等。具体指标由卡特世在方案设计阶段按设备配置和现场勘察结果提供，并出具地基与布线图纸；燃油车型检测区域建议配置尾气抽排设施。

常见问题

方案能否同时覆盖两轮和三轮车型？

可以。两轮车型通常选用 300 kg 级台体，三轮及全车型选用 750 kg 级台体，并需确认轴距、轮距的适用范围。同一条检测线的具体覆盖车型，在方案设计阶段按企业车型清单核定。

检测系统能否与企业现有生产管理系统对接？

系统提供通用数据接口，支持与企业管理系统或上级平台进行数据交换。对接可行性取决于对方系统的接口协议与数据字段要求，建议在需求确认阶段提供接口文档。

整线节拍能否匹配产线节奏？

节拍取决于检测项目数量和工位配置。检测线采用流水作业并支持多车同检，已有方案的节拍覆盖每小时 20—60 辆的范围。提供目标节拍和车型结构后，可据此设计工位数量与并行检测方式。

电动车型需要增加哪些配置？

在两轮车检测线基础上增加电参数测试工位，即可覆盖电压、电流、功率等参数的出厂检测；如有动力性能试验需求，可增配底盘测功机。具体检测项目按企业出厂检验要求确认。

能否利用现有车间或改造已有检测线？

可以评估。检测线设备支持地面安装和地埋式安装，对场地的要求取决于所选台体配置；已有设备能否接入系统，取决于其通讯接口和数据格式。提供车间图纸和现有设备清单后，卡特世可出具改造或新建的可行性方案。

咨询解决方案

如您正在规划摩托车或电动车出厂检测线，建议在咨询时提供以下信息：所在地区、生产车型（两轮/三轮、燃油/电动）、需要的检测项目、目标生产节拍、场地条件（车间尺寸与安装方式偏好）、适用标准要求和计划建设时间。卡特世将据此提供针对性的方案设计与设备配置建议。
