面向机动车检测机构的综安环一体检测线整体解决方案

检测挑战

• 检测资质项目多、系统分散。 一个检测站通常要同时具备安检、综检、环检及摩托车检测能力，若各项目独立采购、独立运行，设备之间难以调度协同，检测数据需要重复录入，无法形成统一档案和报告。
• 车型跨度大，通用设备适配困难。 站内受检车辆从两轮、三轮摩托车到轴载十余吨的重型货车，轮距、轴载、驱动形式差异明显，单一规格台体难以兼顾，需要按车型分线配置并统一联网。
• 监管联网与标准符合性要求高。 检测数据需按公安、生态环境、交通运输等主管部门要求实时上传，检测项目和判定规则须随标准更新调整，系统的接口规范和参数维护能力直接影响资质认定与验收进度。
• 整站建设涉及多方协调。 新建或改造项目同时涉及设备选型、工位布局、车间土建、供配电、气源、网络与人员培训，缺少整线规划能力时容易出现工位节拍不匹配、返工改造等问题。

解决方案概述

本方案面向新建、改扩建机动车检测站及单项检测能力扩能项目，对摩托车、轻型汽车和中重型汽车（检测轴重不大于13吨，适配轮距700mm至2700mm的常见车型）执行安全技术检验、综合性能检测和排放检测，检测项目覆盖轮重、制动、侧滑、前照灯、尾气排放、底盘输出功率、外廓尺寸、整备质量、底盘间隙及外观查验等。

整站采用固定式部署，系统分为四个层级：检测执行层由3吨级和15吨级滚筒式安全技术/综合性能检测线、轻型汽柴油稳态工况法排放检测设备、重型柴油车加载减速法烟度检测设备、全车型摩托车安全技术检测线、外廓尺寸自动测量仪及外观查验工具组成；采集与控制层由工位智能测控仪表、采控模块、光电开关和LED引导屏构成，负责车辆到位感知、设备驱动和引导提示；业务软件层为机动车检测控制管理系统，承担登录、调度、工位控制、数据处理、判定、报表和档案管理；集成接口层按照行业接口规范与上级监管平台进行数据交换。

各工位检测数据经采控单元自动采集后汇入工位机和主控数据库，系统依据已配置的判定规则生成结果与报告，检测档案在工位与主控机两级存储，并按当地主管部门要求联网上传。卡特世承担方案设计、设备制造、平面布置出图、安装调试、标定配合、人员培训和软件维护等整线交付工作。

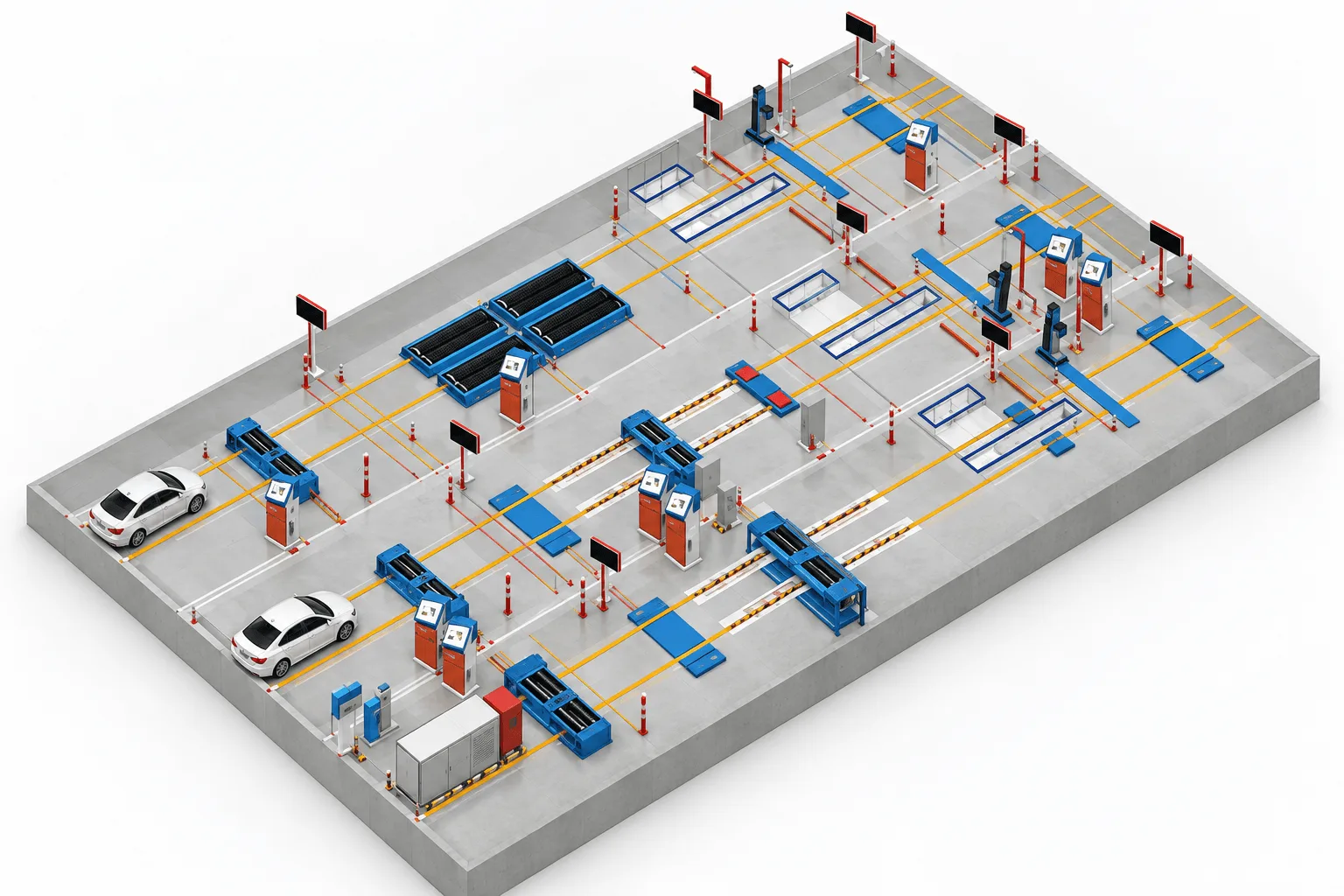

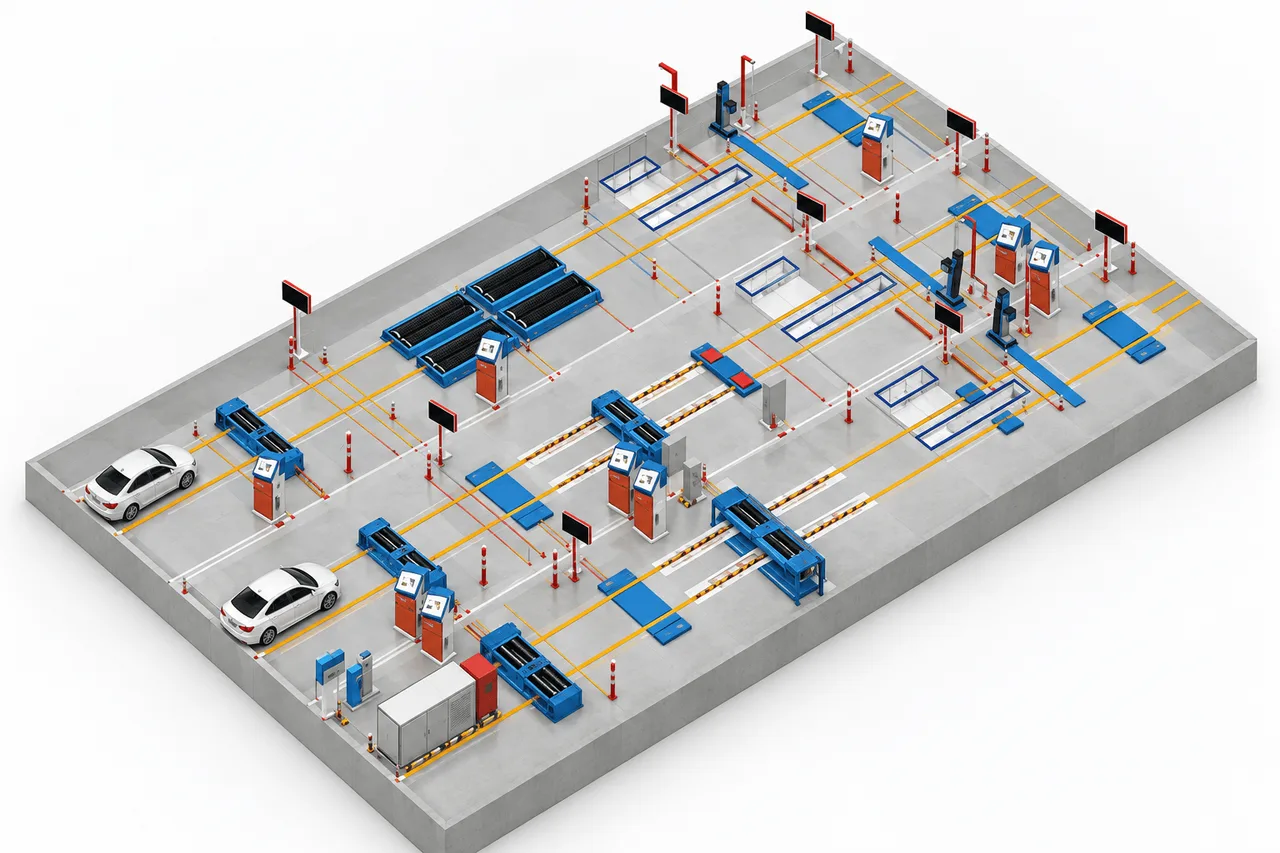

工位布局按"各工位检测时间一致"的原则设计，以保证整线节拍：安全技术检测线通常安排为第一工位外观检测及拍照，第二工位制动与轮重检测（通过式称重基本不占用节拍，耗时最长的制动项目单独成位），第三工位侧滑、前照灯与底盘间隙检测（利用车辆摆正后的静止状态完成）。具体工位数量和组合按站内车型结构与检测量确定。

对于改造项目，方案在复核现有场地、基础、供配电和在用设备状态后，按保留利用与新增替换相结合的方式设计，尽量减少土建改动和停线时间。

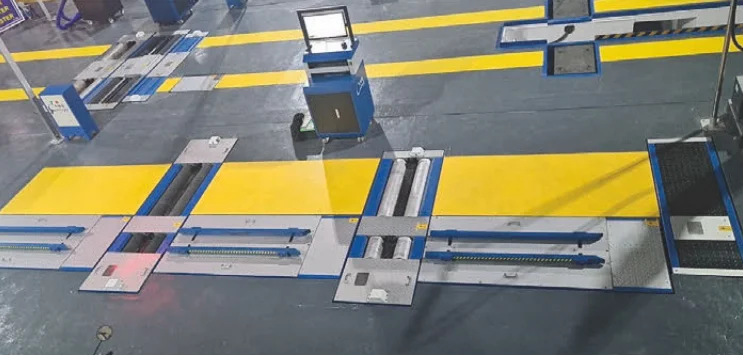

汽车安全技术与综合性能检测线（3吨级/15吨级）

承担汽车轮重、制动、侧滑、前照灯、底盘间隙等安全与综合性能项目的台架检测，按车型分为3吨级（轻型车）和15吨级（中重型车）两条线，可并行运行。

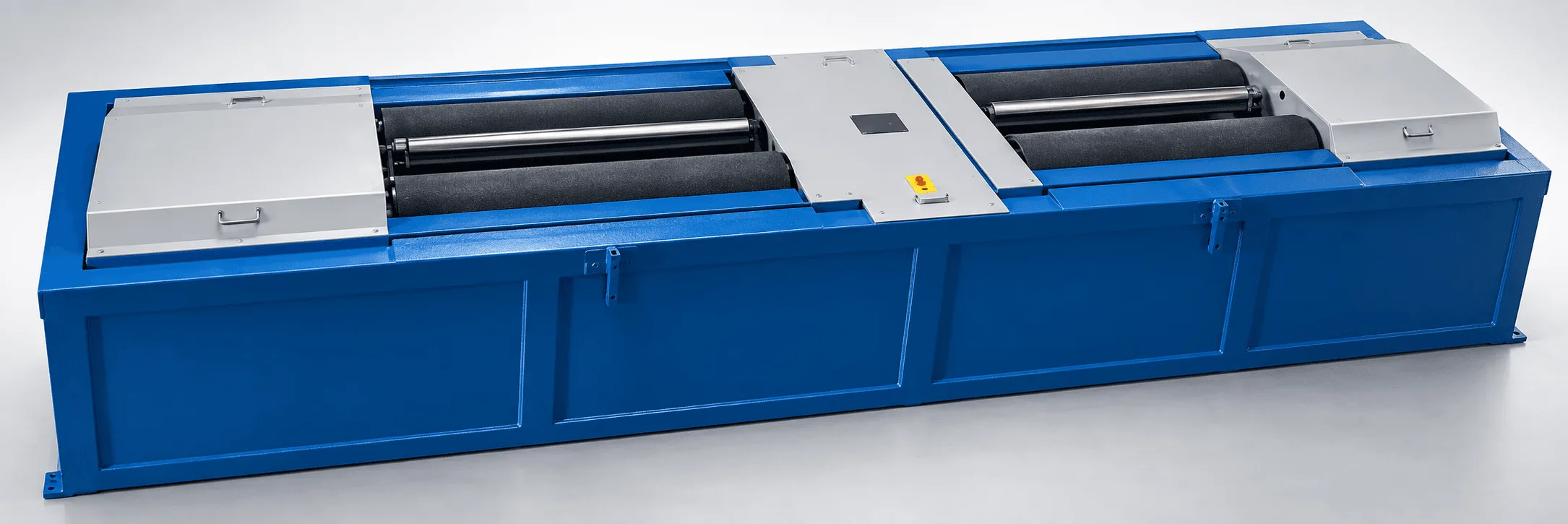

• 制动检验台采用Φ245mm粘砂滚筒，15吨级为加载举升式结构，可对重型货车各轴实施加载状态下的制动检测；制动力示值误差小于1.5%（对应国家标准限值为±3%）。
• 轴重仪采用通过式称重，轮重测量几乎不占用检测节拍；侧滑检验台为双板联动结构，同步性误差小于±0.04mm（对应国家标准限值为±0.2mm）。
• 配套前照灯远近光检测仪（CCD摄像自动定位、自动传送数据）和液压驱动底盘间隙仪（无线遥控操作），单线安全性能项目检测能力不低于20辆次/小时。

每条检测线配套上线调度、工位控制、底盘外观录入、综合设备联网和路试数据录入等软件模块，与整站中心数据库协同运行。

汽车排放检测系统

承担汽油车、柴油车的排放定期检验，按车型和工况法分为两套设备。

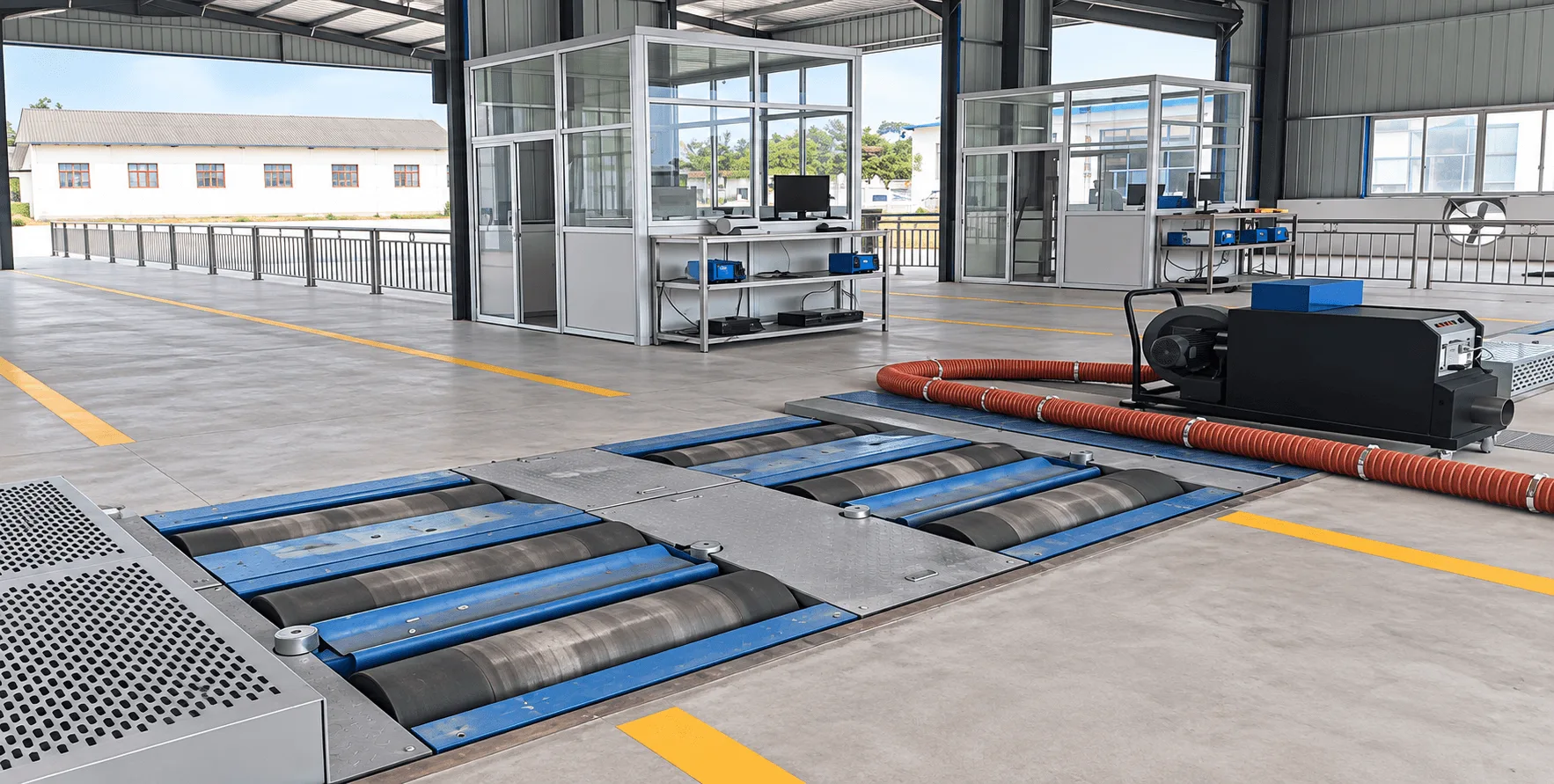

• 轻型车采用稳态工况法混合排放检测设备：以CTDCG-10ASM底盘测功机为加载平台（最大轴载质量10000kg，滚筒直径218mm，带模拟惯量飞轮），配套排气分析仪、透射式烟度计、转速计和车载诊断系统（OBD）检查仪，支持汽油车简易工况法和柴油车加载减速法检测项目。
• 重型柴油车采用加载减速法烟度检测设备：以CTDCG-15LCD重型底盘测功机为平台，轴载质量覆盖至15000kg，功率吸收单元为风冷式电涡流结构，在70km/h时最大吸收功率可达500kW（双轴四滚筒），恒速控制误差±0.1km/h，配套不透光烟度计测量吸光系数与不透光度。
• 排气分析仪采用不分光红外、紫外分光和电化学原理分别测量CO、HC、CO2、NO、NO2和O2，汽柴油混检配置可减少检测站的重复投入。
• OBD检查仪通过无线方式与车辆诊断座通讯，读取故障码与排放相关数据，配合排气分析和烟度测量完成排放定期检验中的车载诊断系统检查项目。

摩托车安全技术检测线

承担两轮、三轮摩托车的安全技术检验，由摩托车轮重仪、制动检验台、车轮夹紧器和前照灯检测仪组合成线，最大允许轴载质量750kg，可检测轮重、前后轴制动力和灯光项目。制动检验台制动力测量范围0～2500N，检测时以车轮夹紧器固定车辆保障操作安全。检测线配套独立的工位控制机、登录软件、管理软件和摩托车专用LED显示屏，与整站系统联网运行，检测结果汇入统一车辆档案。

外观查验与辅助测量系统

承担车辆外廓尺寸、整备质量和人工外观项目的检测与数据采集。

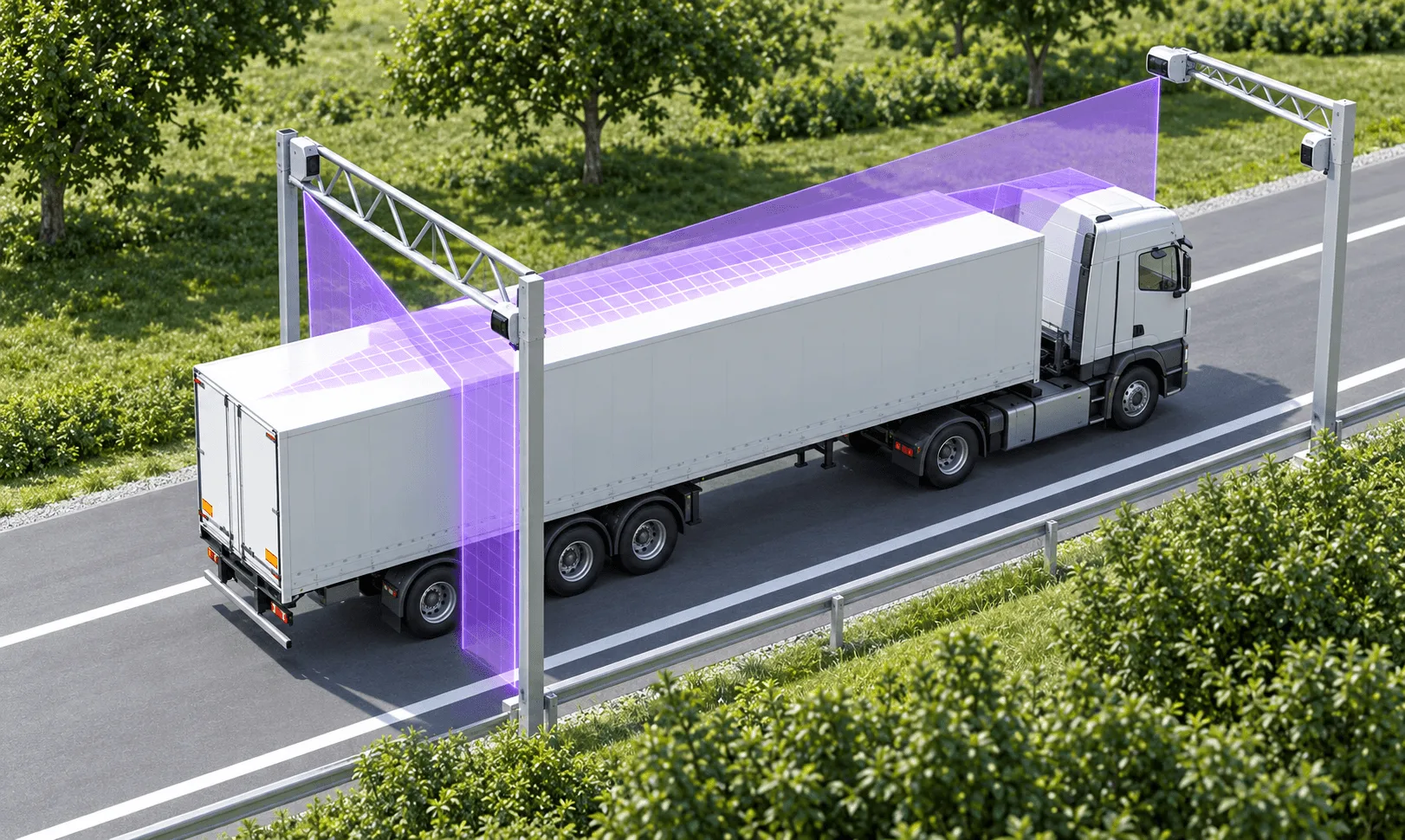

• 外廓尺寸自动测量仪采用激光扫描方式，车辆不停车通过后约10秒内输出长、宽、高数据，测量误差小于1cm，支持多回波技术以适应雨雾环境，结果以图文方式保存并接入检测网络。
• 外观查验区配置轮胎花纹深度计、透光率计、逆反射系数测试仪、便携式制动性能测试仪、转向力-转向角检测仪等查验量具，以及驻车坡道、试验车道等路试辅助设施，外检结果通过录入系统进入车辆档案。
• 整备质量测量可配置电子汽车衡（地磅），按站内车型吨位选择秤台规格，称重数据接入检测网络。

业务大厅与站内信息化配套

业务大厅承担车辆登录、收费出表和客户服务职能，配套检测站服务器、登录与出表工作站、打印设备、高拍仪和防雷稳压电源等信息化设备。登录环节支持车型数据库与车辆基础数据库辅助录入，复检车辆可调取历史档案自动填充信息，并可扩展号牌自动识别、IC卡或条形码等登录方式，各方式互不干涉。

测控、软件与数据管理

检测站配置机动车检测控制管理系统（含登录、调度、打印、数据库管理模块），全线采用工业控制计算机和分布式工位架构，通过以太网及RS232通讯组网。

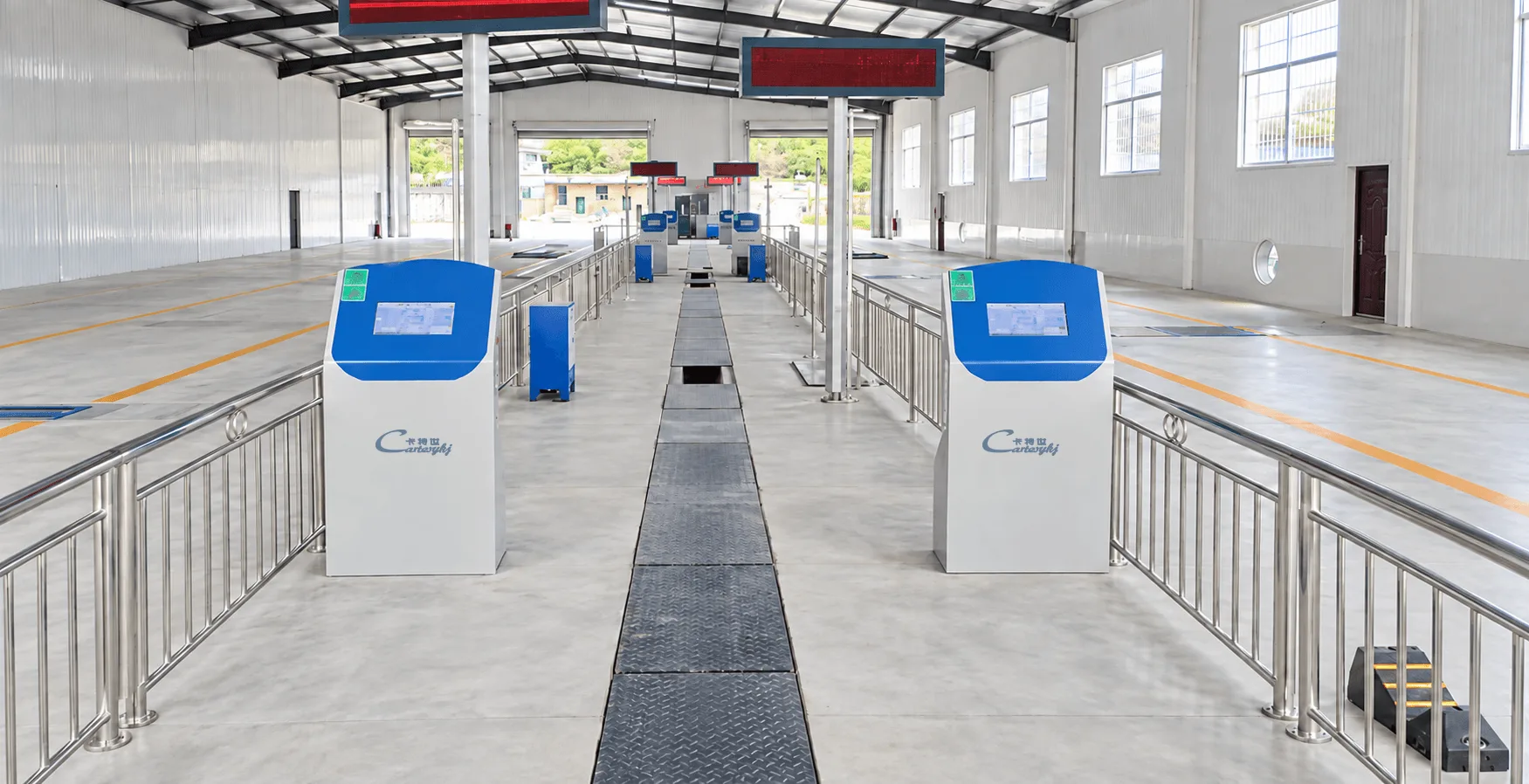

• 工位控制： 各工位由智能测控仪表或工位机控制，车辆到位后自动启动检测流程，以文字和LED点阵屏引导引车员操作，检测结果自动锁定、判定并回传。
• 运行模式： 支持全自动联网、半自动联网、单机半自动三种工作方式并可切换；网络中断时检测结果暂存工位机本地数据库，恢复后自动补传至中心数据库。

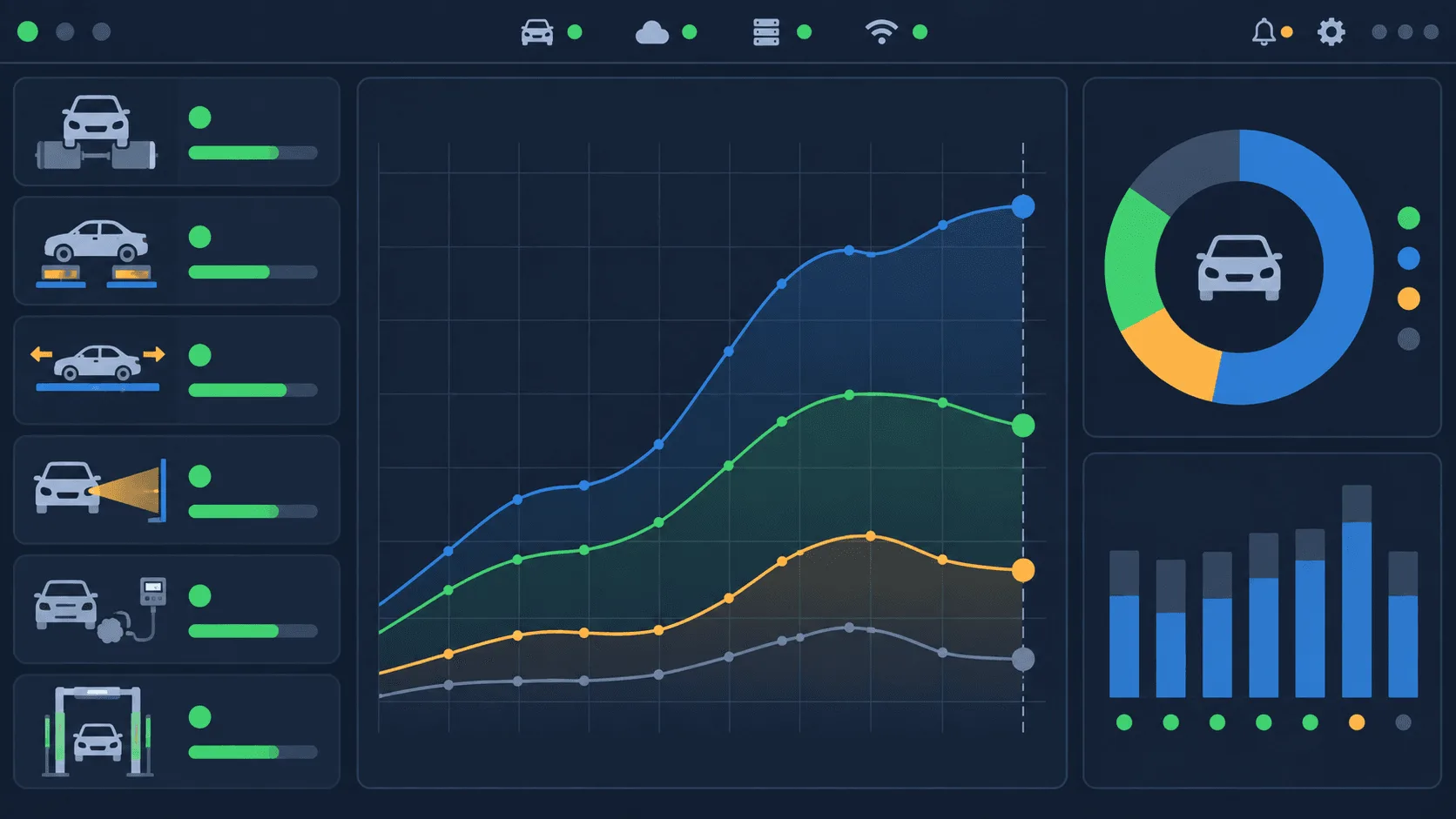

• 数据与报告： 中心数据库统一存储检测档案，支持多条件查询、统计报表（合格率、初检率、复检率等）、制动过程曲线打印和复检管理；标定采用软件方式，键入标准值即可自动计算修正参数。
• 接口对接： 数据进出口参照JT/T 478《汽车检测站计算机控制系统技术规范》设计，可输出车辆档案、项目判定结果、整车原始数据、检测曲线等信息表，支持按项目要求与机构服务器或上级监管平台对接。
• 运行保障： 系统开机自动检测各设备与通讯状态；检测过程中具备故障自诊断与报警、故障设备屏蔽和权限分级管理功能；掉电后数据不丢失，恢复供电可继续检测流程。

检测流程

1. 登记报检： 车辆在业务大厅登记，系统读取或录入车辆与车型信息，自动检查是否超期检测，并将检测任务下发至相应检测线和工位。

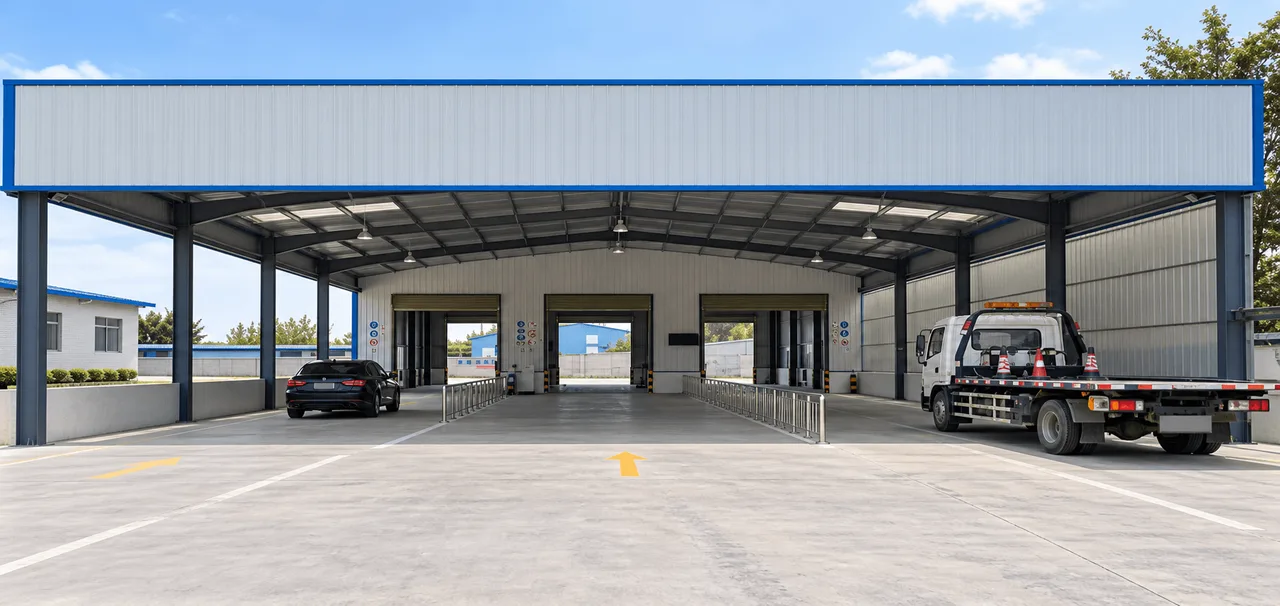

2. 外观查验： 在外观查验区完成人工外检、拍照和外廓尺寸自动测量，外检结果录入系统。
3. 上线检测： 车辆按调度依次进入各工位——安全技术检测线完成轮重、制动、侧滑、灯光、底盘间隙检测，排放检测线完成相应工况法排放检测，摩托车进入摩托车检测线完成轮重、制动、灯光检测。
4. 自动采集处理： 各工位采控单元自动采集检测数据，工位机实时显示数据与制动曲线，并依据已配置的判定规则进行单项判定。
5. 生成结果报告： 主控系统汇总各工位结果，生成整车检测结论，打印检测报告和所需报表。
6. 存储与上传： 检测档案在工位与主控机两级存储，可随时检索调阅，并按当地主管部门要求通过监管网络上传。

上述流程为典型配置，实际工位顺序和检测项目组合按检测站的业务类型（安检/综检/环检）与当地要求调整。

方案价值

• 多车型整站覆盖： 通过3吨级、15吨级安检综检线与摩托车检测线的组合，帮助检测站在同一系统内覆盖摩托车、乘用车和中重型货车的安全、综合与排放检测项目，减少多供应商协调成本。
• 节拍匹配的检测效率： 通过按工位检测时间一致原则设计布局、通过式称重不占用节拍、多车同检与乱序调度等功能，帮助站长在安全性能项目上达到每条线每小时20辆次以上的检测能力。
• 可验证的结果可靠性： 关键台体指标优于对应国家标准限值（如制动力示值误差小于1.5%、侧滑同步性误差小于±0.04mm），配合软件标定与开机自检，帮助技术负责人维持稳定的检测质量。
• 统一的数据管理： 通过中心数据库统一登录、判定、报表和档案，配合符合行业规范的数据接口，帮助检测站完成监管联网和验收要求的数据上传，避免信息孤岛。
• 平滑的扩展能力： 工位与设备采用模块化设计，可通过更换工位软件扩展功能，帮助检测站在新增车型、项目或标准变更时以较小投入完成扩项。
• 长期运营保障： 通过覆盖操作、标定、保养与常见故障处理的岗位培训，以及模块化工控硬件（接口板可整板更换）和软件远程升级机制，帮助检测站在资质周期内维持检测线的连续运行。

项目交付与服务

卡特世按整站项目方式交付：需求与现场条件确认 → 方案设计及设备选型 → 检测站平面布置工艺图、电源电缆进线图与基础施工图设计 → 设备制造、测试与发运 → 现场安装、联调与标定配合 → 验收支持 → 操作、标定与维护培训 → 售后维护和软件升级。其中场地平面规划设计、土建工程现场指导、安装调试、人员理论与实操培训、与监管平台联网配合属于随项目提供的技术服务。

检测站建设方需自行完成厂房与设备基础施工、供配电与气源接入、立项环评、人员招聘与岗位取证、设备计量检定、资质认定申报及监管网络申请等事项；卡特世提供相应图纸与技术指导。培训内容覆盖检测站整体要求、检测项目与评定标准、设备结构原理与标定操作、电气控制、检测控制软件与数据库维护等，可根据站内岗位安排调整。

车间与公用条件在方案设计阶段一并核算：大型车检测线车间进出口间距不宜小于50m、线内宽度不宜小于8m，小型车线分别不宜小于40m和7m；用电容量方面，13吨级检测线约40kW、3吨级检测线约10kW；站内还需按车型要求设置试验车道和驻车坡道（15%与20%坡度各一），制动工位前后行车地面附着系数应不小于0.7。上述条件以卡特世出具的平面布置图和基础施工图为准。

适用标准

本方案按下列标准的现行有效版本设计，并满足其中相应检测项目对设备的要求（标准更新后以重新核验为准）：

• GB 38900-2020《机动车安全技术检验项目和方法》
• GB 7258《机动车运行安全技术条件》
• GB 18285-2018《汽油车污染物排放限值及测量方法（双怠速法及简易工况法）》
• GB 3847-2018《柴油车污染物排放限值及测量方法（自由加速法及加载减速法）》
• GB 17691《重型柴油车污染物排放限值及测量方法》
• GB 18565-2016《道路运输车辆综合性能要求和检验方法》
• GB/T 17993《汽车综合性能检测站能力的通用要求》
• HJ/T 292-2006《柴油车加载减速工况法排气烟度测量设备技术要求》
• JT/T 478《汽车检测站计算机控制系统技术规范》

单台检测设备的计量检定依据GB/T 11798《汽车安全检测设备检定技术条件》系列等计量标准执行，设备交付后由检测站向当地计量部门申请检定、校准并取得合格证书。

具体到站项目时，检测项目设置、判定规则和数据接口可根据项目所在地主管部门要求适配。

常见问题

现有场地或旧检测线能否改造利用？

需先核对场地尺寸与基础条件，并对旧线设备的型号、检定状态和接口兼容性进行现场评估，再确定保留、改造或替换的范围。车间尺寸、供电容量等硬性条件可参考本方案"项目交付与服务"中的土建要求。

软件能否与当地监管平台对接？

系统数据接口参照JT/T 478规范设计，已具备向管理部门平台输出检测档案、判定结果和原始数据的能力。各地监管平台的接口协议和联网流程存在差异，项目实施时按当地主管部门发布的接口要求完成适配与联调。

后续标准更新或新增检测项目怎么办？

判定规则和限值通过系统参数维护更新；新增检测项目若为现有台体可覆盖的项目，一般通过软件配置扩展，若涉及新设备，则按模块化方式增加工位。建议在方案设计阶段向卡特世说明当地已公布的标准实施计划，以便预留接口和工位空间。

整站检测能力如何确定？

安全性能检测项目单线设计能力不低于20辆次/小时。整站吞吐能力取决于检测线数量、车型结构和工位节拍匹配程度：轻型车与中重型车分线并行、摩托车独立成线，可避免不同车型互相等待。方案设计阶段可根据预计日检测量推算所需的检测线与工位配置，并预留扩建空间。

咨询解决方案

整站方案的配置与检测对象、项目组合、场地和标准要求密切相关。咨询时建议提供以下信息，以便卡特世出具针对性的配置与布局方案：所在地区（涉及地方标准与监管联网要求）、主要受检车辆类型与轴载范围、需要开展的检测项目（安检/综检/环检/摩托车）、场地尺寸与土建现状（新建或改造）、适用标准及主管部门要求、计划建设或投产时间。

收到上述信息后，卡特世可在方案阶段提供设备配置建议、检测站平面布置方案和公用条件（供电、气源、土建）核算，供项目立项和投资测算参考。
