2WD/4WD 底盘测功机 | CTDCG -3J/CTDCG-3-4WD

对现代大功率动力总成进行调校或验证时,若缺乏受控测试环境,将带来巨大的机械风险、不准确的诊断结果以及漫长的维修周转时间。评估车辆牵引力、发动机输出功率和传动系统完整性,需要一个可重复、实验室级精度的测试平台。投资专业的底盘测功机,可使维修车间、机动车检测机构及动力总成研发团队在固定场地内安全地测量真实工况下的牵引力和马力,同时模拟真实道路载荷。

本技术指南详细介绍设备架构、两轮驱动与全轮驱动平台的工作原理、价格考量因素以及厂家提供的规格参数,为您的采购评估提供指导。

目录

• 设备定义与应用范围
• 买方价值与采购考量
• 技术分类与运行模式
• 技术规格与组件系统
• 实用采购与风险规避
• 常见问题
• 工程评审与咨询

设备定义与应用范围

底盘测功机是一种专用测试设备,可直接从整车驱动轮评估道路车辆的功率、扭矩、速度和牵引能力。无需将发动机拆下置于台架测试,车辆直接驶上精密加工的机械滚筒。系统通过高精度力和转速传感器,采集发动机整个转速范围内的牵引力和传动系统性能数据。

此类系统集成了机械基座框架、滚筒组、高速数据总线控制系统以及功率吸收装置(PAU)。现代配置依靠系统惯量自适应算法计算轮端功率、传动系统寄生损耗和发动机总输出功率。数字控制平台通过有线或高速 Wi-Fi 接口与工业计算机或工作站通信,实时输出功率/扭矩曲线、运行读数以及可导出的测试文档。

目标行业与测试能力

底盘测功机在多个汽车领域发挥着关键功能作用:

• 动力总成研发中心:开展高速耐久性测试、发动机稳态标定 mapping 和热消散研究。
• ECU 标定与性能调校:借助集成的空燃比(AFR)测量仪、爆震监测和诊断扫描工具,在持续负载下诊断燃烧过程。
• 二手车评估机构:测量动力总成的剩余健康状况、传动系阻力以及经实测验证的轮端输出。
• 汽车维修与大修中心:在无需实际路试的情况下,排查变速箱换挡故障、传动系振动以及负载工况下的冷却极限。

标准测试范围包括:最高车速测试、起步加速与超车加速测试、爬坡测试(陡坡与长坡模拟)、滑行阻力评估、车速表校准、里程表验证以及发动机恒定转速 mapping。

买方价值与采购考量

采购底盘测功机需要兼顾车间空间、目标车辆类型和预算限制。如果您正在考察待售的底盘测功机,首要决策因素在于您的测试包络需求是两轮驱动(2WD)还是全轮驱动(AWD/4WD)布局。

传动系统配置:2WD 与 AWD 平台

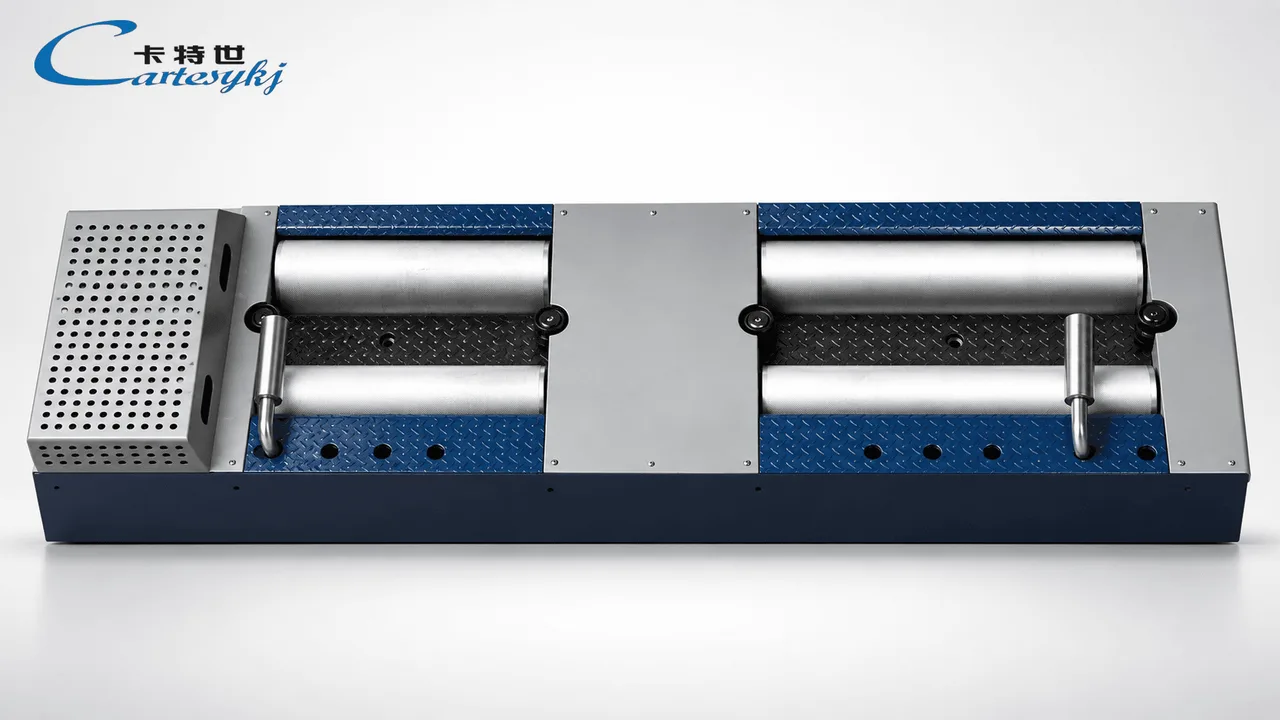

设备配置决定了您的车间能否承载当代多轴传动系统。两轮驱动测功机(如 CTDCG-3J)采用单组滚筒,专为前轮或后轮驱动平台设计,结构紧凑,所需地坑开挖量小或仅需简易引坡。

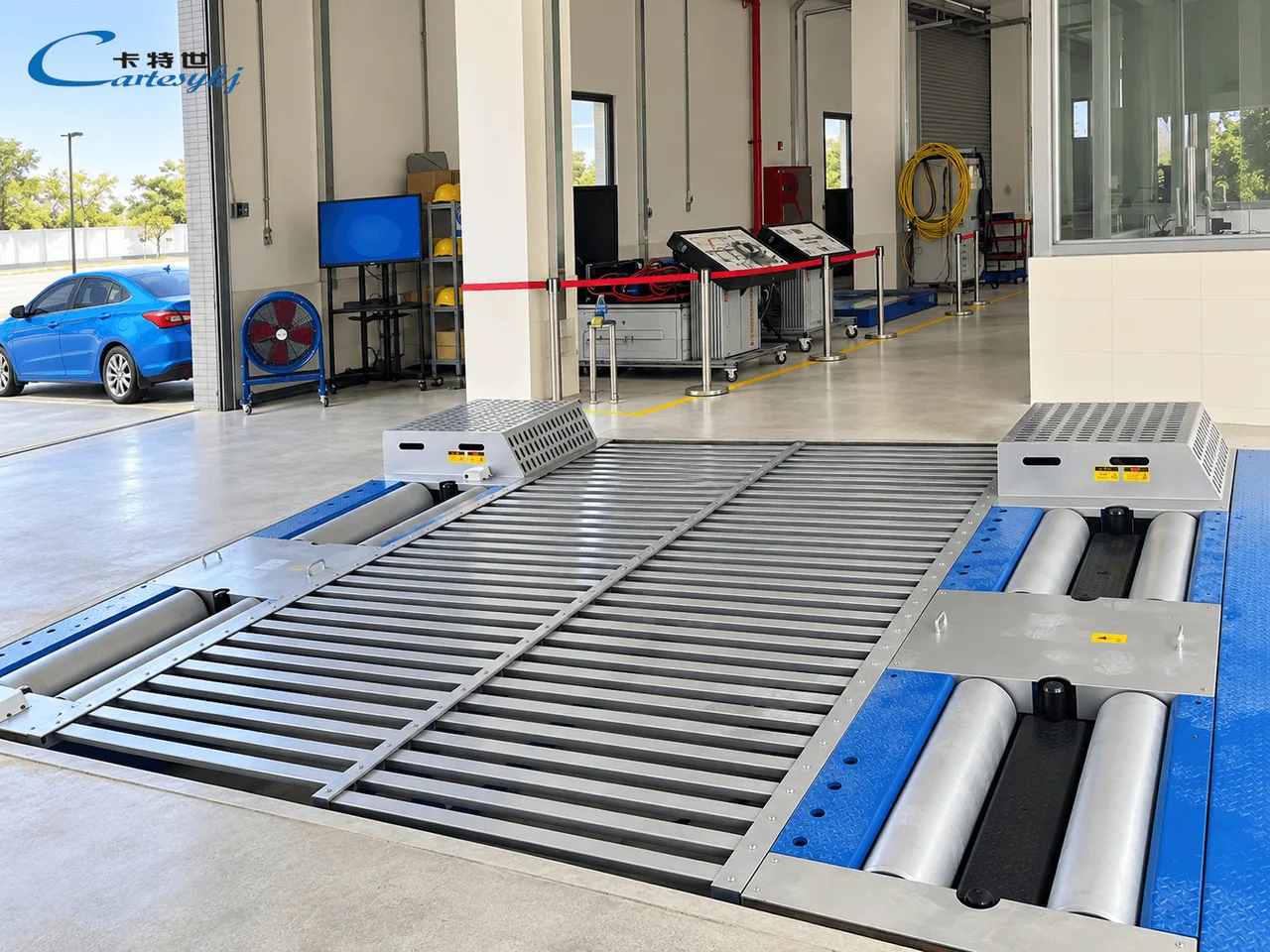

相比之下,四轮驱动系统(如 CTDCG-3-4WD)配备双滚筒组件和可调轴距机构(通常覆盖 2,100 mm 至 3,200 mm,具备 0–1,100 mm 自动或手动调节范围)。这一灵活性对于测试现代全轮驱动公路车、搭载不可断开 AWD 的高性能跑车、电子混动车型以及多电机电动汽车(EV)至关重要,可避免损坏粘性联轴器或触发传动系统故障码。

了解设备价格驱动因素

评估底盘测功机总体价格时,买家分析的不能仅仅是基座框架结构。影响测功机总成本的核心因素包括:

• 功率与吸收能力:1,000 hp 配置采用单套吸收器总成,而 2,000 hp 平台则配备双风冷电涡流单元,制动硬件成本翻倍。
• 传动系统同步性:AWD 系统需要额外的滚筒床、直线导轨和轴距驱动电机,使设备基础成本高于 2WD 方案。
• 分析扩展模块:基础系统提供核心的力、速度和马力计算。完整的诊断套件还需选配空燃比(AFR)测量仪、五气尾气分析仪、重力式燃油流量计以及无线 OBD-II 通信模块等。
• 现场安装与基础设施:厂家报价通常仅涵盖设备硬件和标准控制软件,而土建地坑、通风/尾气抽排管道以及 380V 工业供电等均为现场外部费用。

技术分类与运行模式

底盘测功机分为两大机械类别:纯惯量系统和吸收载荷平台。二者之间的选择决定了技术人员可采用的测试方法。

惯量测功机与吸收载荷系统

纯惯量测功机完全依靠旋转固定质量的钢制滚筒运行。通过记录旋转加速度随时间的变化率,并结合已知的转动惯量,软件即可计算出马力和扭矩。虽然惯量系统在全油门(WOT)扫描测试中表现有效,但它无法将车辆锁定在恒定速度或恒定负载工况。

现代商用测试需要集成功率吸收装置(PAU)。高规格系统采用风冷电涡流制动器。在电涡流缓速器中,固定电磁铁在旋转的导电盘中感应出环形电流,产生平稳、电子可控的磁阻力矩,且无摩擦衬片磨损。这使操作员能够运行:

• 恒速测试:无论油门输入如何,测功机将车辆锁定在精确速度(如 80 km/h 或 120 km/h),从而在不同进气歧管压力点实时调整点火和燃油修正。
• 恒定牵引加载:PAU 对车辆车轮维持稳定的拉力,模拟持续爬坡或气动迎风阻力。
• 步进转速 mapping:系统自动使发动机按设定的转速目标逐级运行(如 2,500 RPM、3,000 RPM、3,500 RPM),系统性标定 ECU 参数。

通过将风冷电涡流吸收器与规定的基准惯量质量(如 908 kg ±18 kg)相结合,测试台架既可执行动态全油门扫描,也可进行持续的稳态 mapping。

技术规格与组件系统

工程参数决定了测试安全裕度、车辆兼容性和数据重复性。下表为 Cartesy CTDCG 系列底盘测功机的技术规格:

硬件架构与辅助传感器套件

一套完整的测功机测试单元由结构化的机械和电子子系统构成。结构基座采用高强度钢框架,锚固于地基以隔离最高 260 km/h 高速运行时的振动。高精度扭矩臂测力传感器直接测量来自电涡流定子的反作用力,数字脉冲编码器监测滚筒表面速度。

为实现交钥匙动力总成分析,标准数据通道可通过选配外围硬件扩展:

• 尾气分析(MQW-511):在连续负载行驶循环中采集排放物浓度。
• 空燃比分析仪(GZCVL LCM2):提供宽带氧测量,评估负载工况下的气缸混合气形成。
• 燃油消耗流量计(CT-5033):记录体积或质量燃油消耗量,量化发动机热效率。
• 无线 OBD 模块(CT-5008):直接从车辆端口读取 CAN 总线遥测数据,将测功机轮速与发动机内部转速、点火提前角和油门踏板开度相关联。
• 尾气抽排系统(CT-5075):从封闭式车间内排除高温燃烧副产物。

实用采购与风险规避指南

采购工业车间测试设备涉及多方面的风险管理,涵盖场地准备、货物运输和质保条款。审核已验证的厂家贸易条款可确保项目里程碑可控。

场地准备与电气基础设施

在进口测功机抵达收货区之前,请确认安装场地满足地基公差要求。整备质量为 3,800 kg 的双轴系统需要钢筋混凝土地坑或专用地面平台,承载能力需达 10,000 kg 轴载。大功率冷却风机和抽气鼓风机需要专用三相 AC 380V 工业供电,而电子仪器则运行于稳压 AC 220V 回路。此外,气动安全锁止机构和举升台需要持续稳定、不低于 0.8 MPa 的压缩空气供应。

合同条款、运输与质量保障

审核出口制造商的商业方案时,采购人员应确认标准商务条款:

• 组件定制:工业制造商通常可校准软件输出程序、生成 Word 或 Excel 格式的自定义报告,并针对特定测试需求定制结构马力上限。
• 商务条款包含范围:确认报价基于 CIF、FOB 还是 EXW 条款。典型的基础设备报价不包含海外海运费用和现场土建安装人工,除非经专门协商。
• 质保保障:Cartesy 设备提供标准一年质保,涵盖主机和标准控制单元的制造缺陷与电子元件缺陷。
• 报价有效期:鉴于钢材和电气元件的市场波动,正式报价单通常设有固定有效期(一般为 30 个日历日),并采用预付款至发货的付款方式。

常见问题

采购并安装一台底盘测功机需要多少费用?

基础设备定价主要取决于轴数配置和吸收能力。单轴 1,000 hp 电涡流单元处于商用入门级价位,而可调轴距的双轴 2,000 hp AWD 平台则代表明显更高的初始资本投入。项目总支出还须计入选配分析仪、本地海运费、地坑开挖、380V 电气接入以及专用大流量冷却风机等费用。

底盘测功机与发动机测功机的主要区别是什么?

发动机测功机将裸发动机直接安装在发动机台架上,测量曲轴功率,不含变速箱及附件的寄生损耗。底盘测功机则在车辆驱动轮处直接测量整车牵引力,在模拟道路载荷下测试包括变速箱、差速器、驱动轴和轮胎顺应性在内的完整机械总成。

四轮驱动底盘测功机能否测试混合动力和电动汽车?

可以。诸如 CTDCG-3-4WD 的系统可适配传统内燃机、多电机 EV 架构以及复杂的混合动力传动系统。集成的功率吸收总成和 2,100–3,200 mm 可调轴距可避免跨轴速差错误,否则此类错误会触发牵引力控制故障或损坏 AWD 中央分动机构。

操作人员可以期待何种测量精度?

出厂校准的现代测功机借助精密应变片和转速传感器实现高重复性。CTDCG 平台文档标明的精度限值为:速度示值误差 ≤±1%,在 0 °C 至 40 °C 标准工作温度下,总扭矩和功率测量不确定度控制在 ≤±2% u

工程评审与咨询

选择合适的底盘测功机配置,需要评估您场地的车辆工况循环、空间参数和测试范围。请联系我们的技术团队,提供您的场地尺寸、供电特性以及计划测试的车型构成(2WD、AWD 或 EV),以获取详细技术图纸、基础施工示意图和分项商业报价。
